随着光伏发电成本下降和“双碳”政策推动，越来越多的企业主计划在钢结构厂房屋顶加装光伏系统。然而，光伏系统自重约15-25kg/㎡，加上支架、电缆等，对原结构（尤其是檩条）产生长期附加荷载。未经评估直接加装，可能导致檩条下挠、屋面变形、连接节点松动甚至结构失稳。本文系统梳理光伏加装前的结构评估流程、常见问题、加固方案及成本，为企业主提供可执行的技术指南。

一、光伏系统荷载有多大？

以1万㎡屋顶为例，典型分布式光伏系统重量组成：

组件	重量（kg/㎡）	1万㎡总重（吨）
光伏组件	12-15	120-150
支架、导轨、夹具	5-8	50-80
电缆、汇流箱等	2-3	20-30
合计	19-26	190-260

对比原设计荷载：

• 不上人屋面活荷载标准值一般为0.5kN/㎡（约50kg/㎡）
• 光伏系统为长期恒载，约0.2-0.26kN/㎡，看似不大，但叠加风荷载、雪荷载、检修荷载后，极易超过檩条和主钢架的承载能力。

二、结构评估流程（4步法）

第1步：资料收集

• 原结构竣工图（钢柱、钢梁、檩条规格，基础图纸）
• 地勘报告
• 原设计荷载取值（尤其屋面活荷载、雪荷载、风荷载）

若无图纸，需现场测绘，并抽样检测钢材厚度、涂层状况、焊缝质量。

第2步：现场勘查

• 检查钢柱垂直度、基础沉降
• 检查檩条变形、连接节点锈蚀
• 检查屋面彩钢板完好程度

第3步：建模验算

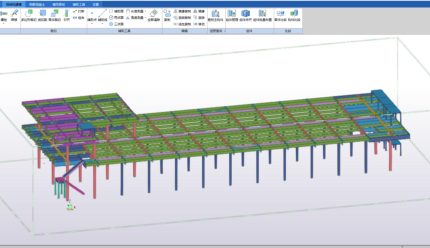

委托有资质的设计院或钢结构公司，采用PKPM、3D3S等软件建模，复核以下内容：

• 檩条承载力（最薄弱环节）
• 钢梁、钢柱强度与稳定
• 连接节点（焊缝、高强螺栓）
• 基础承载力

第4步：出具评估报告

报告应明确：

• 原结构是否满足加装光伏荷载
• 不满足时，列出需加固的构件及位置
• 给出加固方案建议

三、常见问题及加固方案

问题1：檩条承载力不足（最常见）

表现：檩条跨中挠度超限，按原荷载选型，加装光伏后应力比＞1.0。

加固方案：

方案	做法	优点	造价（元/m）	适用
增设檩条	在原檩条之间增加一道檩条，减小间距	施工简单，不拆除原檩条	30-50	间距过大
檩条下加撑杆	在檩条跨中下方加竖向撑杆，与钢梁连接	有效减小计算跨度	40-60	跨度大
更换大截面檩条	拆除原檩条，安装更大截面C/Z型钢	承载力提升明显	80-120	原檩条严重不足

问题2：主钢架（钢梁/钢柱）不足

表现：梁柱连接节点弯矩超限，或钢梁平面外稳定不足。

加固方案：

• 增大截面：钢梁下翼缘加焊钢板，或钢柱包钢
• 增设支撑：在屋面增设水平支撑或隅撑
• 柱间支撑加密：提高纵向刚度

造价参考：8-15万元（1000㎡）

问题3：基础不足

表现：柱底弯矩增大，基础抗倾覆不满足。

加固方案：

• 增加承台尺寸：在原基础周围植筋，浇筑扩大承台
• 增设抗拔桩：适用于软弱地基

造价参考：10-20万元（1000㎡）

四、真实案例对比

项目	是否评估	结果	处理	最终费用
北京通州某物流园	✅ 是	檩条不足	增设檩条（6万元）	光伏+加固正常使用
河北某厂房	❌ 否	安装1年后檩条下弯5cm，屋面漏水	拆除光伏、更换檩条、重做防水	加固18万+停产损失

五、光伏加装成本构成

项目	费用估算（1万㎡）	说明
结构评估费	1-3万元	含现场勘查、建模验算、报告
加固设计费	0.5-1.5万元	如需加固
檩条加固（仅檩条不足）	5-8万元	增设或撑杆
主钢架加固	8-15万元	包钢、加支撑等
基础加固	10-20万元	较少见
加固总费用（典型）	5-15万元	多数项目只需檩条加固

加固费用通常占光伏总投资的5%-15%，是必要的安全投入。

六、给企业主的建议

1. 先评估，后安装：不要轻信光伏公司“没问题”的口头承诺，要求出具结构评估报告。
2. 选择有资质的结构顾问：必须有钢结构设计资质，不是随便一个工程师能算的。
3. 把加固费用计入光伏投资：加固是小钱，安全是大账。
4. 合同中明确责任：光伏公司应对加装后的结构安全负责，或要求其推荐有资质的加固单位。

七、金博远光伏加装配套服务

• 荷载复核：根据原图纸或现场检测，建模验算，出具复核报告
• 加固设计施工：针对薄弱环节出具加固方案，自有特种补强资质施工
• 光伏支架制作安装：自有工厂生产，确保与加固体系匹配
• 一站式服务：从评估到加固再到支架安装，无缝衔接

八、免费获取《光伏加装结构评估清单》

私信发送“光伏+面积+厂房年限”，金博远免费提供评估流程说明及资料清单。

---
