很多业主在规划大跨度厂房时，会遇到一个选择：屋面用什么结构？

传统钢结构厂房通常采用门式刚架——钢柱加钢梁，上面铺檩条和屋面板。跨度做到24米、30米已经不小了。但如果跨度需要更大——比如汽车总装车间、大型物流仓库、体育馆——门式刚架就不够用了。

这时候，螺栓球网架结构就出场了。

一、什么是螺栓球网架？

简单说，螺栓球网架就是用一个个“球”把钢管连接起来的空间结构。

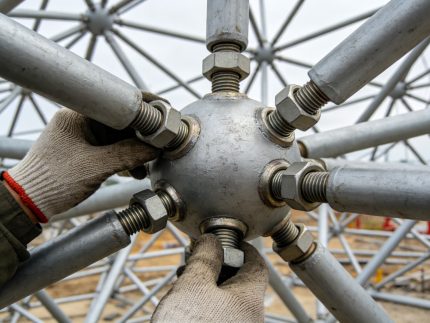

螺栓球是一个开有多个内螺纹孔的球体，钢管两端加工成螺纹，通过高强度螺栓拧入球体完成连接。无数个球和杆件连接在一起，形成一个三维网格体系，共同受力。

它和传统门式刚架的本质区别在于：门式刚架是平面受力，网架是空间受力。网架的整体性更强，刚度更大，可以实现更大的跨度。

螺栓球网架的核心优势：

一是大跨度，中间无柱。螺栓球网架采用三维网格体系，可轻松实现60米以上大跨度。汽车总装车间采用螺栓球网架后，可实现无柱空间，为机器人作业、车辆周转提供充足场地。

二是工厂预制，现场装配。螺栓球网架的杆件和球体全部在工厂预制，加工精度高。现场不需要焊接，全部用螺栓拧紧即可。施工速度快，质量可控。

三是轻量化，自重轻。网架结构整体重量轻，对基础的要求低于传统重屋盖结构。

四是空间灵活，管线好走。网架内部的空腹空间可以用来布置机电管线。

二、螺栓球网架用在哪儿？

螺栓球网架不是“什么厂房都能用”，它有明确的适用场景。

最适合的场景：

大跨度工业厂房（跨度≥30米），尤其是汽车总装车间、飞机维修机库、大型装备制造车间；大型物流仓库、配送中心；体育场馆、会议厅、展览中心等公共建筑；车站候车大厅、机场航站楼。

与焊接球网架的区别：

螺栓球网架和焊接球网架是两种主流形式。螺栓球网架预制化率高，适合60米以下跨度；焊接球网架整体刚度大，可满足100米以上超跨度需求，但需要现场焊接，对施工质量控制要求高。

三、设计要点：图纸越细，施工越顺

螺栓球网架的设计比普通钢结构复杂得多。

一套完整的网架设计图纸应包括： 设计说明、网架平面图、上下弦及腹杆布置图、支座及支托详图、杆件材料表、螺栓球材料表、螺栓套筒顶丝材料表、封板锥头材料表、螺栓球加工详图。

设计阶段最容易忽略的3件事：

一是复核网格尺寸与基础轴线。 拿到图纸后，首先要核对网架平面图与基础平面图——网架支座位置必须与基础位置完全吻合。支座对不上，网架到了现场装不上。

二是复核杆件下料长度。 网格的轴线长度决定杆件的焊接长度，焊接长度决定下料长度。任何一个环节算错了，杆件不是长了就是短了。

三是管线支架只能在螺栓球上生根。 网架内部的机电管线支架，只能在螺栓球上生根，不能在杆件上生根。设计阶段必须把这个要求告诉机电设计师，否则管线图出了，支架位置全在杆件上，现场改都改不了。

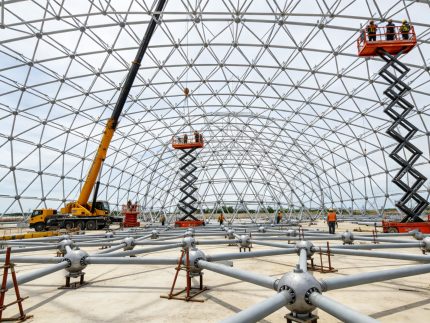

四、施工流程：螺栓拧到位，网架就稳了

螺栓球网架的施工，核心就是“拧螺栓”。但“拧”也有讲究。

标准施工流程： 准备阶段（构件进场验收）→搭设临时支撑架→下弦杆与球的组装→腹杆与上弦的组装→上弦杆组装→支托和檩条安装。

关键控制点：

第一，安装顺序不能乱。 网架安装有严格的顺序：先下弦，再腹杆，最后上弦。顺序乱了，网架拼不上，或者拼上了但内力分布不对。

第二，临时支撑架要到位。 安装下弦节点球时，为了防止网架下垂，必须在下弦节点球处搭设临时支撑架。有起拱要求的部位，支撑架顶面必须符合设计标高。

第三，螺栓必须拧紧。 网架总拼完成后，高强度螺栓与球节点应紧固连接，连接处不应出现间隙或松动。检查时用普通扳手试拧——能拧动的就是没拧紧。

第四，支托严禁焊接在螺栓球上。 安装屋面板檩条支托时，应用螺栓连接固定在螺栓球上。严禁采用焊接方法固定在螺栓球上——焊接高温会降低螺栓球的螺纹抗剪能力。

五、验收要点：拧紧只是开始，检测才是关键

网架安装完成后，验收环节不能走过场。

验收必须检查的内容：

螺栓紧固情况：按节点数抽查5%，且不少于3个节点，用扳手和塞尺检查。发现松动的，立即补拧。

螺栓球加工精度：螺栓球直径、圆度、相邻两螺栓孔中心线夹角等尺寸偏差，应符合相关标准的规定。

螺栓球节点承载力：对建筑结构安全等级较高、跨度较大的网架结构，应对螺栓球节点进行节点承载力试验。

多余螺孔封堵：螺栓球节点应将所有接缝用油腻子填嵌严密，并将多余螺孔封口。

给业主的3条建议

1. 设计阶段就把机电管线需求告诉设计单位

网架内部的管线支架只能在螺栓球上生根。如果机电设计滞后，后期支架位置全在杆件上，改起来非常麻烦。设计阶段就把管线走向和支架位置定下来，省得后期扯皮。

2. 螺栓球网架要选有经验的施工队

螺栓球网架看起来“就是拧螺栓”，但精度要求极高。一个螺栓没拧到位，可能影响整个网架的受力状态。选有同类项目经验的队伍，比选便宜的靠谱得多。

3. 验收时重点抽查螺栓紧固情况

网架验收，螺栓紧固是最容易出问题的地方。要求施工方提供螺栓紧固检查记录，验收时现场抽查5%的节点，用扳手试拧——能拧动的就是没拧紧，必须返工。
