同样一个钢结构厂房项目，总平面布置得好，构件卸车就能直接吊；布置得差，构件要倒运两三趟，吊车挪位十几次，工期拖出去半个月都是常事。这笔账业主往往看不见，但全都算在安装费里。

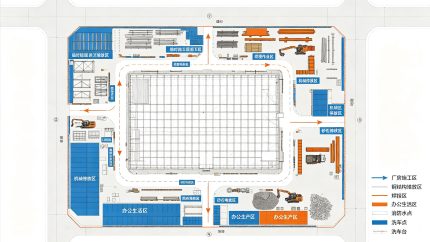

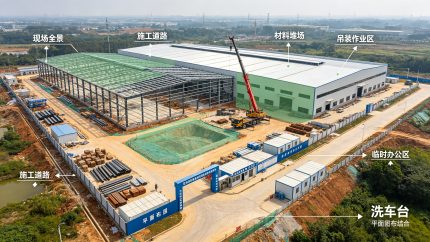

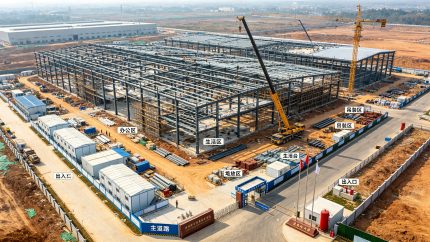

这篇讲清楚总平面布置的六个要素，以及布置不合理会付出的代价。项目整体流程见《钢结构厂房竣工验收怎么做？资料清单与必查项》（https://www.jinboyuansteel.com/xwdt/gsdt/2794.html）。

一、构件堆场怎么定

1、位置原则

堆场要靠近吊装作业面，但不要挡住吊车行走路线。最理想的状态是：构件卸车后，吊车在原地或挪一次位就能直接起吊。

2、面积估算

按项目总用钢量估算，每吨构件约需 1.5 到 2.5 平方米堆放场地。一个 500 吨的项目，堆场面积需要 750 到 1250 平方米。

3、堆放要求

1. 构件下垫枕木，离地不小于 200 毫米，防止泥水浸泡和锈蚀。 2. 按吊装顺序堆放，后装的放在里面，先装的放在外侧。 3. 钢梁叠放层数不超过 3 层，檩条、支撑可以码放但要分层隔垫。 4. 高强螺栓、焊材、涂装材料必须入库，不能露天堆放。

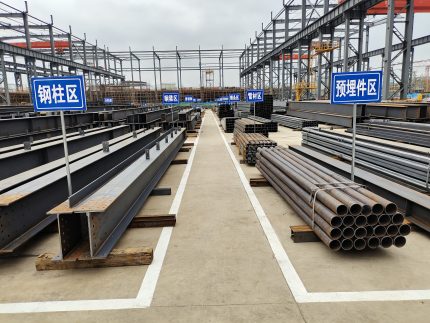

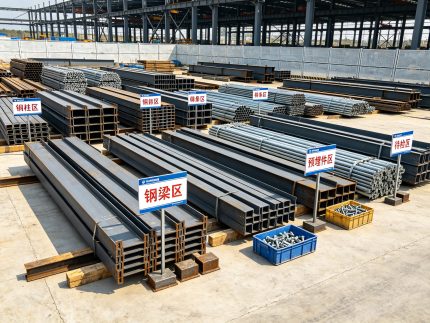

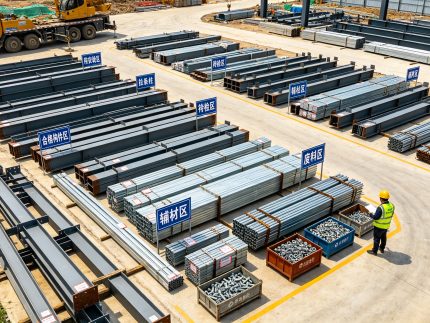

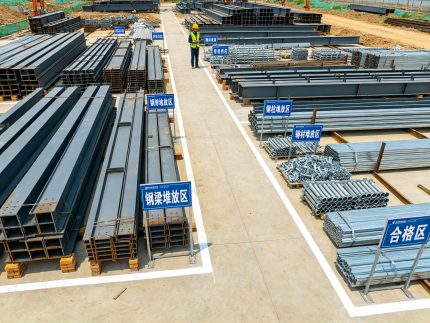

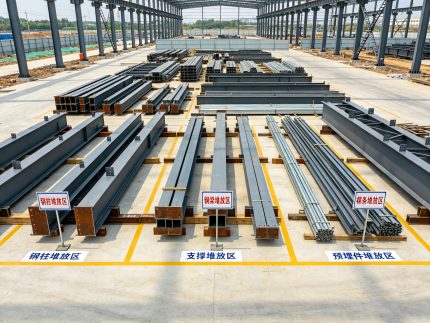

4、分区

按构件类型分区：钢柱区、钢梁区、檩条区、支撑区。每区挂牌标识，避免安装时满场找件。

二、场内道路要求

1、承载力

运输钢构件的平板车满载一般 30 到 50 吨，吊车更重。场内道路必须做硬化或铺设钢板，不能是裸露的土路。雨后土路承载力骤降，陷车是常见的窝工原因。

2、宽度与转弯半径

主干道宽度不小于 6 米，满足双向错车。转弯半径要满足平板车转弯，一般不小于 12 米。

3、环形通道

有条件尽量做成环形，避免车辆在尽头倒车。尽头式道路末端要设回车场地。

三、吊装路线与吊车站位

1、吊车行走路线

汽车吊沿建筑物外侧行走，路线要压实、平整。路线下方如果有管沟、化粪池、地下室顶板，必须核算承载力，必要时加固。

2、站位规划

按构件重量和吊装半径选吊车型号。站位要保证：最重构件的吊装半径在吊车性能曲线范围内；吊车支腿下方地基承载力满足要求（一般垫钢板或路基箱）。

3、多机作业的避让

两台吊车同时作业时，要划定各自的回转范围，避免吊臂碰撞。回转半径重叠区域要设专人指挥。

四、临时用电与用水

1. 配电箱按吊装区、焊接区、加工区分设，避免拉长线。 2. 焊机集中布置时要有防雨棚和接地保护。 3. 施工用水主要用于降尘和养护，管线布置避开吊装路线。

五、消防与材料分区

1. 氧气乙炔瓶要单独存放，间距不小于 5 米，远离明火 10 米以上。 2. 油漆、稀释剂等易燃品单独设库，通风、禁烟、配灭火器。 3. 消防通道宽度不小于 4 米，全程不得堆放材料。

六、布置不合理会付出的代价

1、二次倒运

堆场离作业面太远，构件卸车后还要用叉车或吊车再倒一次。每倒运一吨增加费用约 30 到 60 元，还增加构件磕碰损伤风险。

2、吊车频繁挪位

吊车站位没规划好，一天挪三四次。汽车吊进出场和挪位一次的费用按台班算，一次就是几千块。

3、窝工

道路承载力不够，雨后陷车，材料进不来，工人停工。这种损失最难量化但往往最大。

4、构件找不到

堆场不分区、不标识，安装时满场翻找，一天有效工作时间能少两三个小时。

七、常见问题（FAQ）

Q1：场地很小，堆场不够怎么办？

A：采用”分批进场、随到随装”的方式，与加工厂协调按安装进度分批送货。缺点是运输批次增加、运费略高，但比二次倒运划算。

Q2：吊车能不能在地下室顶板上作业？

A：原则上禁止。确实需要在结构上作业的，必须由原设计单位核算承载力并出具加固方案。

Q3：总平面布置图谁出？

A：由施工单位在开工前编制，作为施工组织设计的一部分报监理审核。业主要看的主要是堆场位置和道路规划是否合理。
