五十米跨度的厂房，天沟和落水管怎么布置？算给你看
[ 发布时间：2026-07-11 05:31 ]
五十米跨度的厂房，不算小。
屋面面积大、汇水面积大，天沟和落水管怎么布置，直接决定暴雨天厂房会不会变成“水帘洞”。很多业主觉得“天沟不就是接个水嘛”，结果暴雨一来，天沟溢水、落水管来不及排、厂房进水——几十万的设备泡在水里。
金博远（北京）钢结构工程有限公司扎根北京顺义17年，结合多个大跨度厂房项目的排水设计经验，把五十米跨度厂房的屋面排水布置拆开讲透。
钢结构厂房屋面排水路径很简单：雨水落在屋面板上 → 顺坡流入天沟 → 天沟汇集后通过落水管排走。
但简单的事情，做不好一样出问题。
五十米跨度的厂房，通常采用双坡排水或单坡排水：
双坡排水更常见。以五十米跨度、双坡屋面为例，每侧坡长25米，雨水从屋脊流到檐口天沟，需要坡度保证水流速度。
金博远在实际项目中的经验是：单坡屋面坡度不应小于5%。三十米跨度的单坡屋面，檐口与屋脊高差至少1.5米。五十米跨度的话，坡长更长，对坡度和天沟容量的要求更高。
参数1：天沟宽度和深度
天沟是汇集雨水的“容器”。容器太小，暴雨一来直接溢出来。
金博远在实际工程中的经验参数：
五十米跨度厂房屋面面积大，天沟宽度建议取600mm以上，深度不低于250mm，确保暴雨时雨水不漫过檐口。
参数2：天沟坡度
坡度是天沟的“灵魂”。坡度不够，水走不动，天沟就变成了“蓄水池”。
金博远的施工标准：

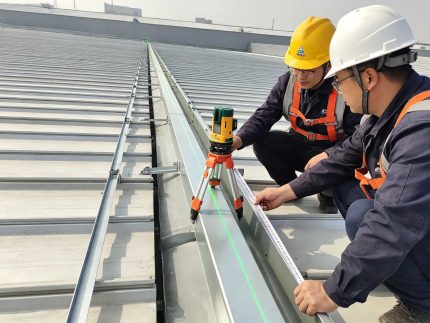

按1%坡度计算，五十米长的天沟，两端高差应为500mm。这个落差要提前在设计中预留，靠结构找坡或材料找坡实现。
参数3：天沟长度限制
天沟不是越长越好。太长了，水流路径过长，末端容易积水。
金博远项目经验：
五十米正好是一个临界点。如果厂房长度超过五十米，建议在中间增设排水口，或者分段设置天沟。
落水管的数量和管径，决定天沟里的水能不能及时排走。
基本原则： 每根落水管服务的屋面面积不能太大。
金博远项目中的经验参考值：
实际案例推算：
假设一座五十米跨度、长度一百米的厂房：

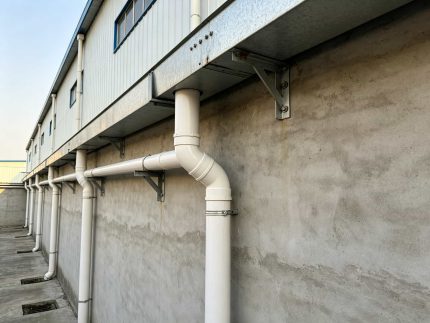

每侧至少设13根DN110落水管，两侧共26根。落水管间距约7-8米。
如果按100㎡/根DN110管更保守配置：
实际项目中，落水管间距一般控制在10-15m为宜。对于暴雨多发地区，建议按更保守的配置。
钢结构厂房常见两种排水方式：
| 排水方式 | 做法 | 适用场景 | 特点 |
|---|---|---|---|
| 外排水 | 天沟设在外墙檐口，落水管沿外墙布置 | 边跨厂房 | 排水路径直接，不易堵塞，维护方便 |
| 内排水 | 天沟在厂房内部，落水管穿过室内排出 | 多跨厂房、严寒地区 | 管道不外露，但室内有管道 |

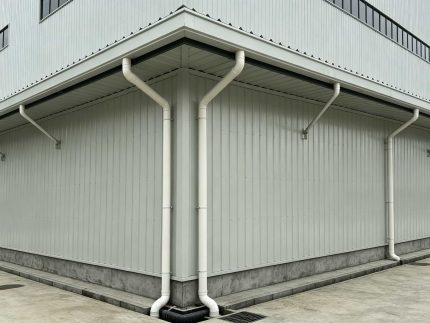

五十米跨度的单跨厂房，通常采用双坡外排水——两侧檐口各设一道天沟，落水管沿外墙布置。
对于五十米以上跨度的超大屋面，或暴雨强度大的地区，虹吸式压力流排水系统是更优选择。虹吸系统排水效率高、管径小、无需坡度，但造价更高。
1. 天沟接缝必须满焊
天沟是钢板焊接而成的。接缝处如果不满焊，或者只做点焊，暴雨时水压一大就会渗漏。接缝满焊后要做防腐涂层。
2. 天沟与落水管连接处设挡叶装置
天沟里的树叶、杂物如果不拦住，直接冲进落水管，管子里一堵，整个排水系统就废了。天沟接落水管处应设置挡叶装置。
3. 溢流口不能省
溢流口是“最后一道防线”。当天沟积水超过设计水位时，溢流口可以把多余的水排走，防止水倒灌进厂房。溢流口应比天沟上檐低50-100mm。
4. 落水管与结构构件不能打架
天沟落水管和系杆、柱间支撑的位置一定要提前协调好。如果落水管正好顶在系杆位置上，装都装不上。设计阶段就要把落水管位置和结构构件位置对好。
1. 图纸阶段就要把排水系统算清楚
天沟坡度、落水管数量、管径大小——这些不是施工队“看着办”的，必须按当地暴雨强度计算。把当地的暴雨强度数据提前提供给设计单位，让设计师按实际数据算。
2. 落水管宁多勿少
少两根落水管省不了多少钱，但暴雨时排不及水造成的损失可能是几十倍。在计算结果基础上多留20%的余量，是最稳妥的做法。
3. 验收时做淋水试验
屋面安装完成后，做淋水试验，确认排水顺畅、无积水、无渗漏。不要等雨季来了再发现问题。
