雨水斗是屋面排水系统的入口，布置得对不对，直接决定暴雨天屋面排不排得走。很多厂房漏雨不是屋面板漏水，而是雨水斗数量不够或位置不对，水排不及从天沟溢出。

这篇讲三件事：数量怎么算、位置怎么摆、节点怎么做。落水管的固定方式见《钢结构厂房落水管管卡怎么装？装不对，暴雨就脱落》（https://www.jinboyuansteel.com/xwdt/2295.html）。

一、雨水斗数量怎么算

计算步骤：

1、确定汇水面积

按屋面的水平投影面积计算，单位平方米。有高低跨的，高跨屋面排到低跨屋面的水量要叠加计算。

2、确定设计暴雨强度

按当地气象资料，一般取重现期 5 年的暴雨强度，单位是 升/（秒·公顷）或 毫米/小时。北京地区 5 年重现期一般取每小时 50 到 60 毫米。

3、计算总设计流量

设计流量 = 汇水面积 × 暴雨强度 × 径流系数（金属屋面取 0.9 到 1.0）

4、按单斗排水能力反算数量

重力流雨水斗的单斗排水能力，按斗前水深确定。常用 DN75 雨水斗在水深 60 毫米时，排水能力约 每秒 6 到 8 升；DN100 约 每秒 12 升左右。具体数值要看厂家提供的产品检测报告。

举例：屋面水平投影 3000 平方米，暴雨强度按每小时 55 毫米计。

总流量 = 3000 × 0.055 ÷ 3600 × 1.0 ≈ 每秒 45.8 升

按 DN100 单斗 每秒 12 升计算，需要 45.8 ÷ 12 ≈ 3.8，取 4 个雨水斗，实际布置时按对称、均匀原则取 4 到 6 个。

这个计算必须由设计单位复核，本文仅作估算参考。系统的设计方法见《钢结构厂房屋面排水系统设计：天沟坡度、落水管数量与暴雨强度计算》（https://www.jinboyuansteel.com/xwdt/1455.html）。

二、布置的四个原则

1、对称均匀

雨水斗要沿天沟均匀布置，避免一段天沟过长却没有斗。常规间距按 15 到 24 米一个，跨度大或雨量大的地区取小值。

2、靠近天沟低点

天沟有找坡时，雨水斗应设在低点附近。找坡方向要明确，不能出现反坡。

3、避开柱位与节点

雨水斗下方要接落水管，落水管沿柱下行最美观也最好固定。布置时尽量让斗位与柱位协调，避免落水管悬空或横拉。

4、女儿墙外排要考虑

如果是女儿墙内天沟、穿墙外排的形式，雨水斗的位置还要对应外墙开洞位置，避免与圈梁、门窗洞口冲突。

三、节点做法的三个关键

1、斗口标高

雨水斗的进水口应低于天沟底面 20 到 30 毫米，形成凹槽，这样水才容易汇集进入。斗口高于沟底是最常见的错误，会造成长期积水。

2、滤网与格栅

每个雨水斗必须配滤网或格栅，挡住落叶杂物。滤网要能拆卸，方便清理。有的厂房图省事不加滤网，第一个雨季就堵。

3、防水处理

雨水斗与天沟连接处要做防水加强层。金属天沟上开孔后，斗口周围要做密封胶封边，最好加一层防水卷材附加层。这是最容易渗水的部位之一。

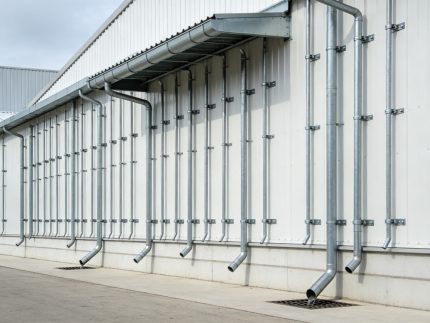

天沟和落水管的整体做法，详见《钢结构厂房天沟与落水管系统怎么做（防水/溢流/防冻一文说清）》（https://www.jinboyuansteel.com/xwdt/2675.html）。

四、重力式与虹吸式怎么选

重力式：靠天沟水位高差排水，系统简单、造价低、维护方便，绝大多数厂房采用。缺点是管径大、立管多。

虹吸式：管道满流形成负压抽吸，排水效率高、管径小、立管少。优点是适合大面积屋面，缺点是必须专业设计、对施工精度要求高、造价高。

一般厂房选重力式就够用。屋面面积大（比如单跨超过 1 万平方米）或者建筑要求立管少时，才考虑虹吸式。

五、常见问题（FAQ）

Q1：雨水斗能不能只在天沟一端设一个？

A：绝对不行。天沟找坡有限，一端设斗会导致另一端长期积水，荷载超标还有腐蚀风险。

Q2：落水管被撞坏了，能不能临时堵住不用？

A：不能长期堵。少一个斗就少了一份排水能力，暴雨时必然溢出。必须尽快修复。

Q3：老厂房想增加雨水斗，麻烦吗？

A：不麻烦，在合适位置开孔、装斗、接立管即可，一般 1 到 2 天能完成。但要注意开孔处的防水处理。
