落水管看着不起眼，装不对，暴雨一来就出事。

管卡是固定落水管的关键配件。管卡没装好，管子在大风大雨中晃动、脱落，水直接浇在墙面上，顺着缝隙渗进厂房内部。设备淋了、货物泡了，损失远比几颗管卡大得多。

金博远（北京）钢结构工程有限公司扎根北京顺义17年，结合上百个项目的施工经验，把落水管管卡的安装要点拆开讲透。

一、管卡的作用：不只是“挂住”管子

很多人以为管卡就是“把管子挂在墙上”，不脱落就行。

实际上，管卡的作用远不止这些：固定落水管位置，防止大风天气晃动脱落；承受管内水流的冲击力——暴雨时管内水流速度很快，冲击力不小；分散管道重量，让整根落水管的重量均匀传递到墙面。管卡装不好，管子在暴雨中晃动，时间长了连接处松动、渗漏，甚至整根脱落。

二、管卡的类型

按材质分：

• 金属管卡：强度高、耐久性好，适用于钢管落水管。镀锌或不锈钢材质，防锈性能好。
• 塑料管卡：适用于PVC落水管，价格低、安装方便，但耐候性不如金属管卡。

按结构分：

• 固定管卡：将落水管完全固定，不允许滑动。
• 滑动管卡：允许落水管在轴向有一定伸缩，适用于温差大的地区。

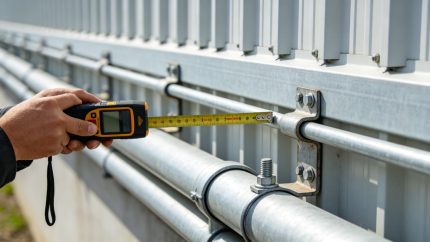

三、管卡的安装间距

间距太大，管子中间段悬空，暴雨时晃动严重。间距太小，浪费材料和人工。

标准要求：

• 钢管落水管：管卡间距≤2m
• PVC落水管：管卡间距≤1.5m
• 檐口处第一个管卡距离天沟底部≤300mm
• 底部最后一个管卡距离地面≤500mm

换算一下： 一根6米长的落水管，钢管至少装3个管卡，PVC管至少装4个管卡。

四、管卡安装步骤

第一步：定位

根据落水管走向，在墙面上标出管卡安装位置。从落水管顶部开始，按间距要求向下逐一定位。檐口处第一个管卡在天沟底部300mm以内。

第二步：打孔

彩钢板墙面：管卡必须固定在墙面檩条位置。找准檩条位置后，用自攻螺钉穿透彩钢板打入檩条。严禁打在板面上——打空了一个洞，管卡没固定住，还破坏了墙面防水。

混凝土墙面：用膨胀螺栓固定。膨胀螺栓的直径和长度根据落水管大小确定，一般M8×80或M10×100。

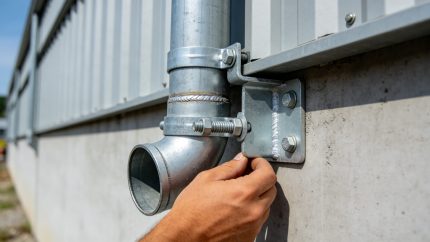

第三步：安装管卡

将管卡底座固定在墙面上，拧紧螺栓或螺钉，确保紧固牢固。管卡安装应横平竖直，与墙面贴合紧密。

第四步：安装落水管

将落水管放入管卡中，管卡内径比落水管外径大5-10mm。管子与管卡之间加橡胶垫圈或塑料垫片。既能固定住管子，又允许管子在温度变化时自由伸缩。

五、检查与验收

落水管安装完成后，应进行以下检查：

1. 牢固性检查

用手晃动落水管，检查管卡是否牢固、是否有明显晃动。轻轻一拉就晃的，要求加固。

2. 垂直度检查

落水管应垂直，偏差不应大于2mm/m，全长偏差不应大于20mm。

3. 密封性检查

通水试验，检查落水管连接处是否渗漏。

4. 外观检查

管卡安装整齐，管卡间距均匀，无歪斜、无松动。

六、常见安装问题

问题	表现	后果
间距过大	管卡间距超过3m	暴雨时管子晃动，连接处渗漏
打在空板上	自攻钉只穿透彩钢板，没吃住力	管卡一拉就掉
箍得太紧	管卡把管子勒变形	管子应力集中，可能开裂
未加垫圈	管卡直接接触管子	金属管卡刮伤防腐层，锈蚀加速
垂直度偏差	落水管不垂直	水流冲击管壁，长期磨损

给业主的3条建议

1. 安装前确认管卡间距

施工前和施工方确认管卡间距：钢管≤2m，PVC管≤1.5m。间距太大，暴雨时管子会晃动，连接处容易渗漏。

2. 墙面板安装前确认檩条位置

彩钢板墙面的落水管，管卡必须打在檩条位置。墙面板安装前，在檩条位置做好标记，避免后期打孔找不到位置。

3. 验收时用手拉一下

落水管安装完成后，用手拉一下管子，看管卡是否牢固、是否有明显晃动。轻轻一拉就晃的，要求加固。
