图纸拿到手，很多业主看不懂，或者只看看“效果图”觉得“挺好看”就签字了。

等到施工的时候才发现——天沟太浅、檩条间距太大、地脚螺栓位置不对、消防通道不够宽——每一处设计问题，最后都是用钱和时间来弥补的。

实际上，业主不需要成为结构专家，但有几个关键点，自己就能看、就该看。金博远（北京）钢结构工程有限公司扎根北京顺义17年，结合上百个项目的审图与施工经验，把业主自己就能看的5个关键点拆开讲透。

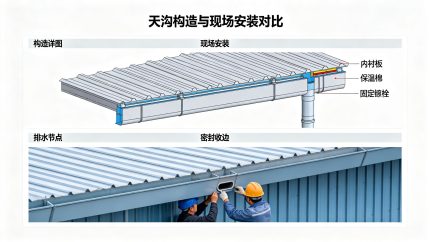

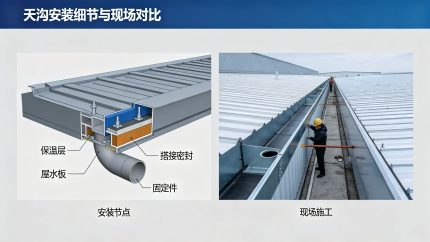

一、看天沟：排水能不能走掉

天沟是钢结构厂房最容易出问题的部位之一。设计图上如果天沟没画明白，后期下雨就麻烦。

业主自己怎么看：

找图纸中的“屋面排水图”或“天沟详图”，看三个数字：

1. 天沟宽度

• 一般厂房：≥300mm
• 大型厂房（跨度＞30m）：≥400mm
• 如果小于这个数，暴雨天可能溢水

2. 天沟坡度

图纸上应标注“天沟坡度≥1%”。如果没有标注，或者标注“0.5%”以下，排水能力可能不够。

3. 落水管间距

• DN110管，间距宜控制在18-24m
• 如果间距超过25m，中间那段天沟积水风险高

如果图纸上这三项都没标注清楚，要求设计单位补充细化后再施工。

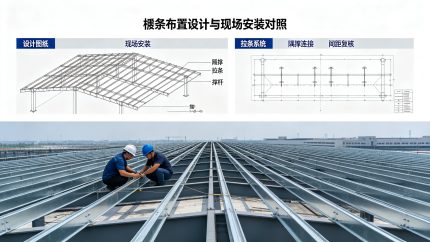

二、看檩条：能不能撑住屋面和荷载

檩条是屋面荷载的第一道受力构件。选小了，屋面会变形、彩板会起波。

业主自己怎么看：

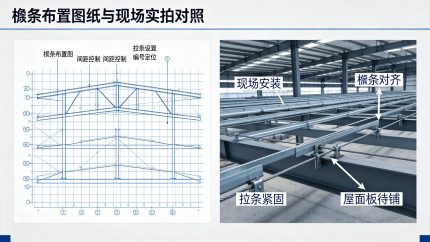

找图纸中的“屋面檩条布置图”，看两个信息：

1. 檩条型号

• C型钢或Z型钢：标注为“C200×70×20×2.5”或“Z250×75×20×2.5”等
• 前两位数字代表截面高度（mm）
• 跨度6m以下：檩条高度≥180mm
• 跨度7.5m：檩条高度≥220mm
• 跨度9m：檩条高度≥250mm
• 如果跨度7.5m却标注了C180，说明选型偏小，设计可能有问题

2. 檩条间距

• 一般屋面：≤1500mm
• 高雪载或高风压地区：≤1200mm
• 如果间距超过1500mm，屋面板可能会下挠或起波

把“跨度”和“檩条型号”这两个数放在一起看，就能判断设计是否偏经济（省材料）或偏保守（更安全）。

三、看地脚螺栓：数量、规格、位置是否清楚

地脚螺栓是钢结构与基础连接的“纽带”。图纸上如果标注不清，预埋时就会出偏差。

业主自己怎么看：

找图纸中的“基础平面图”或“柱脚详图”，看三个信息：

1. 螺栓数量

每个柱脚下是4颗还是6颗还是8颗。一般轻型厂房4颗，中型厂房6-8颗。如果图纸上只画了“示意”没有具体数量，要求设计标注清楚。

2. 螺栓规格

图纸应标注“M24”“M30”等字样（数字代表直径mm）。直径越大，承载力越高。如果只写“高强螺栓”没写规格，要求补充。

3. 定位尺寸

螺栓中心到柱子轴线的距离，以及同组螺栓之间的间距，图纸上必须标注具体数字。没有数字就意味着“现场看着办”——这种图纸不能直接用。

如果图纸上螺栓位置用的是“示意”而不是具体尺寸，要求设计单位出详图后再施工。

四、看吊车梁（如果有吊车）：选型是否匹配

如果厂房要装行车（吊车），吊车梁的选型是重点。设计图上如果没有专门针对吊车的设计，装上去可能用不了。

业主自己怎么看：

找图纸中的“吊车梁布置图”或“吊车梁详图”，看三个信息：

1. 是否标注了吊车吨位

图纸上应写明“按XX吨吊车设计”。如果没有标注，或者标注与你的实际需求不符，要改。

2. 吊车梁型号

• 5-10吨吊车：H400×200左右
• 16-32吨吊车：H600×250以上
• 型号偏小意味着承载力不足，运行时可能晃动

3. 是否设置了制动结构

吊车吨位≥16吨时，必须设置制动结构（制动板或制动桁架）。如果图纸上没有，要求设计补充。

吊车参数必须在设计阶段定死。等吊车梁安装好了再想换大吊车，成本非常高。

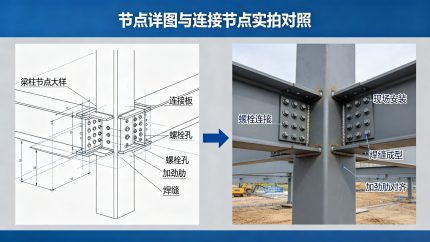

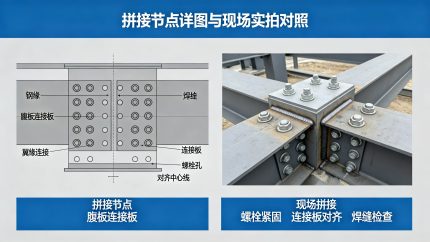

五、看节点详图：这些地方有没有画清楚

节点是钢结构最关键的部位。图纸上如果节点画得“差不多”，施工时就会“差不多”——最终结果可能差很多。

业主自己怎么看：

找图纸中的“节点详图”或“连接大样”，看以下部位是否有详细图纸：

• 梁柱连接节点（刚接还是铰接？螺栓还是焊接？）
• 柱脚节点（与基础的连接方式）
• 屋脊节点（屋脊盖板与屋面板的连接）
• 天沟节点（天沟与墙面的连接、落水管位置）

特别提示： 如果图纸中没有单独的“节点详图”页面，或者节点只画了个“示意图”没有标注尺寸和做法，这种图纸深度不够，不能直接用于施工。

给业主的4条建议

1. 图纸会审时请设计单位逐条解释

拿到图纸后，安排一次图纸会审，请设计单位逐条解释上述5个关键点的设计依据。解释不清的，要求补充。

2. 重点关注天沟和檩条——这两个最容易出问题

行业数据显示，钢结构厂房后期投诉最多的问题集中在屋面和排水。审图阶段盯住天沟和檩条，能把70%的后期问题消灭在图纸上。

3. 不迷信“通用图集”

有些设计单位直接套用“通用图集”的节点做法，不做针对性设计。天沟多大、檩条多密、螺栓多大——这些参数取决于项目的具体荷载和跨度，必须单独计算，不能照搬。

4. 审图完成后再签施工合同

图纸审查是业主的最后一道防线。确认图纸清晰、完整、符合需求后再签施工合同。等施工开始了再改图纸，每改一次都是工期和费用的双重损失。
