很多业主拿到一整套图纸看不懂，不知道该重点核什么。本文把钢结构厂房图纸的组成和看图要点讲清，帮你在签合同前心里有数。

【一套图纸翻阅或蓝图实景】

一、图纸主要组成

• 建筑图：总平、平面、立面、剖面，定功能与尺寸。
• 结构图：基础、柱网、梁、支撑、节点详图，定安全。
• 围护图：屋面墙面板、天沟、采光带、门窗。
• 工艺图：吊车、设备基础（有需求时）。

依据出图标准：《房屋建筑制图统一标准》GB/T 50001、《建筑结构制图标准》GB/T 50105。

二、业主重点看什么

1. 柱网与跨度：是否放下你的产线设备。
2. 檐高与吊车：轨顶标高够不够。
3. 基础形式：与地勘是否匹配，影响造价。
4. 材料牌号：Q355B 等是否标注清楚。
5. 节点详图：关键连接是否出图到位（天沟、采光带、支座）。

三、图纸深度与施工

• 施工图（用于报建、招标、施工）必须节点齐全；
• 工厂加工依赖”深化设计图”（拆图），金博远具备深化能力，确保图纸落地。

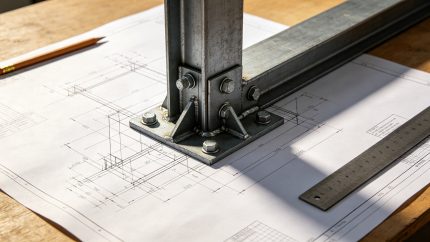

【节点详图放大示意】

四、常见坑

• 只有方案图就报价，后期变更多 → 坚持用施工图比价。
• 节点不出图，现场随意 → 要求关键节点详图齐全。
• 材料未标注，以次充好 → 合同写明牌号与标准。

常见问题（FAQ）

Q1：一套厂房图纸有哪些？ 建筑、结构、围护、工艺（如有），结构图最关键。

Q2：业主该重点核什么？ 柱网跨度、檐高吊车、基础形式、材料牌号、节点详图。

Q3：为什么要用施工图报价？ 方案图粗，易漏项；施工图比价才准确、少变更。

Q4：图纸能直接加工吗？ 需深化拆图，金博远具备深化能力，确保落地。

Q5：金博远出图规范吗？ 按 GB/T 50105 等制图，节点齐全，配合报建与施工。
