屋面排水是钢结构厂房最容易出问题的环节之一。每逢暴雨，天沟溢水、屋面渗漏、厂房内积水，轻则影响生产，重则损坏设备。问题根源往往不是材料差，而是排水能力没算对。本文从暴雨强度、天沟水力计算、落水管数量确定三个维度，系统讲解钢结构厂房屋面排水系统的设计要点，并提供简易估算公式。

一、屋面排水设计的基本参数

1. 设计降雨强度（北京地区）

屋面排水能力取决于当地暴雨强度公式。以北京为例（5年重现期），暴雨强度公式为：

q = 2001(1+0.811lgP) / (t+8)^{0.711}

简化为：约0.045 L/(s·㎡）

即每100㎡屋面，每秒需排出约4.5升雨水。

2. 汇水面积

屋面汇水面积按水平投影面积计算，不考虑坡度。对于单坡或双坡屋面，取整个屋面投影面积。对于高低跨屋面，高处屋面的雨水会流至低处，计算时需累加。

3. 径流系数

彩钢屋面板表面光滑，径流系数取1.0（即所有雨水均流入天沟）。

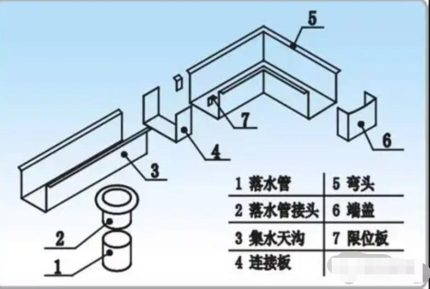

二、天沟设计：断面与坡度

1. 天沟断面尺寸

天沟的过水断面应满足5分钟暴雨积水量，且水深不超过天沟高度的80%。

推荐最小尺寸（北京地区）：

汇水面积（㎡）	天沟净宽（mm）	天沟深度（mm）	底板厚度（mm）
≤1000	300	250	1.5
1000-3000	400	300	1.5-2.0
3000-5000	500	350	2.0
≥5000	600	400	2.0

2. 天沟坡度

天沟必须沿排水方向设置坡度，坡度≥0.5%（即每10米长度高差≥5厘米）。坡度不足会导致积水，加速天沟锈蚀，且冬季结冰后更危险。

施工验收：用水平仪或激光测距仪检测，每10米高差不小于50mm。

3. 天沟材质

材质	厚度	优点	缺点	推荐场景
镀锌钢板	1.5-2.0mm	经济，易加工	焊缝处易锈蚀（5-8年）	一般厂房
不锈钢（304）	1.2-1.5mm	耐腐蚀，寿命20年+	价格高	沿海、高湿、食品厂
彩钢折弯	1.0mm	与屋面同色	薄，易变形	临时建筑

三、落水管数量与直径确定

1. 单根落水管排水能力

落水管直径（mm）	材质	最大排水能力（L/s）
DN75	PVC/钢	3-5
DN100	PVC/钢	8-12
DN150	PVC/钢	20-25

2. 落水管数量估算公式

落水管根数 ≥ (屋面汇水面积 × 暴雨强度) / 单根落水管排水能力

简易算法：每100㎡屋面至少需要1根DN100落水管。

示例：1000㎡屋面，至少需要10根DN100落水管，间距≤12m。

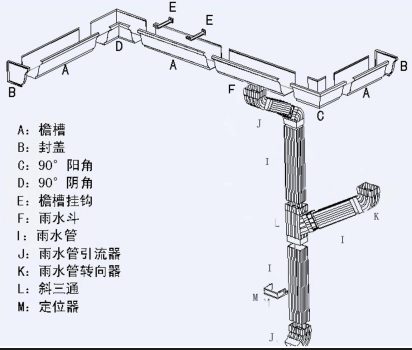

3. 落水管布置要点

• 落水管应沿天沟均匀布置，间距≤12m（北京地区建议加密至10m）。
• 落水口应设防堵罩（球形或半球形），防止树叶、杂物堵塞。
• 落水管垂直安装，每2m设管卡固定。
• 室外落水管应做保温层（北方地区），防止冬季冻裂。

四、常见设计错误及后果

错误	后果	正确做法
天沟坡度不足	积水、锈蚀、渗漏	坡度≥0.5%，施工时激光找坡
落水管数量不足	暴雨时天沟溢水	按每100㎡≥1根DN100计算
落水管管径过小	排水慢，天沟长期高水位	主干管≥DN100
落水口无防堵罩	树叶堵塞，排水失效	安装球形防堵罩
天沟接头焊缝未防腐	焊缝处锈穿漏水	焊接后打磨，涂刷富锌漆

五、简易验算示例（1000㎡屋面）

已知：北京暴雨强度0.045 L/(s·㎡)，选用DN100落水管（排水能力10 L/s）。

• 屋面需排水能力 = 1000 × 0.045 = 45 L/s
• 所需落水管数量 = 45 ÷ 10 = 4.5根 → 取5根

但考虑不均匀分布和安全系数，建议取10根（间距约10m），远超理论最小值。

六、施工验收要点

1. 天沟坡度检测：用水平仪或激光测距仪，抽查5个点，坡度≥0.5%。
2. 泼水试验：天沟内倒水，观察排水是否顺畅，积水深度≤5mm。
3. 落水管通水试验：用消防水枪冲洗，检查是否漏水、堵塞。
4. 防堵罩检查：落水口是否安装防堵罩，固定牢靠。

七、金博远屋面排水系统服务

• 设计阶段：根据项目所在地暴雨强度，精确计算天沟断面、落水管数量。
• 材料选型：推荐不锈钢天沟+镀锌落水管，或客户指定品牌。
• 施工保障：激光找坡，焊缝100%防腐处理，提供泼水试验视频。
• 质保承诺：屋面排水系统质保5年（天沟不锈蚀、落水管不堵塞）。

八、免费获取《屋面排水计算表》

如果您正在规划钢结构厂房，需要计算天沟尺寸和落水管数量，私信发送“排水+屋面面积+地区”，金博远免费提供Excel计算模板及设计建议。

---
