钢结构腐蚀是厂房寿命的头号杀手。防腐涂层做对了，20年不生锈；做错了，5年就起皮脱落。金博远在巡检中发现，很多厂房的防腐问题并非材料差，而是设计或施工时的3个误区。

一、误区1：只关注涂层厚度，忽视除锈等级

很多人认为“漆刷够厚就耐用”。事实上，防腐寿命的70%取决于除锈质量。

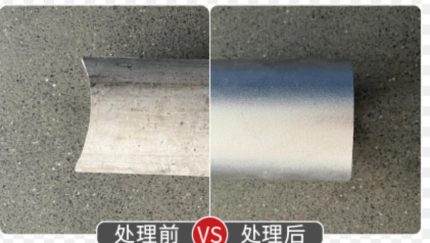

国标要求除锈等级Sa2.5级（金属本色，无氧化皮、无锈迹、无油污）。但现场常见问题：

• 仅用钢丝刷打磨，未达Sa2.5
• 抛丸后间隔时间过长，钢材返锈才涂底漆
• 焊缝、角落未处理到位

后果：涂层附着力差，1-2年起皮脱落，锈蚀从内部蔓延。

正确做法：

• 主构件必须通过式抛丸机除锈，达到Sa2.5级
• 除锈后4小时内喷涂底漆，阴雨天禁止作业
• 焊缝、边角先用角磨机打磨，再整体抛丸

二、误区2：不同部位采用同一涂层体系

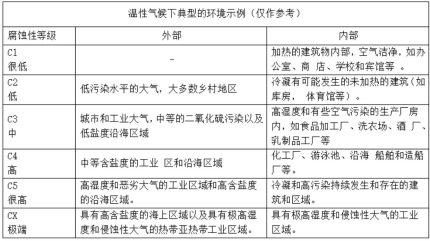

屋面檩条、墙面板、钢柱、吊车梁所处环境差异巨大，用同一种防腐方案要么浪费要么不足。

部位	腐蚀环境	推荐方案
钢柱（室内）	干燥，无腐蚀	环氧富锌底漆60μm+环氧云铁80μm+聚氨酯面漆60μm
檩条（隐蔽）	易积灰潮湿	热镀锌（≥65μm）或环氧富锌+云铁，不设面漆
吊车梁（下翼缘）	长期积水、磨损	热镀锌+环氧封闭漆+环氧云铁+耐磨面漆
屋面外板	紫外线、雨水	镀铝锌基板+氟碳涂层（PVDF），无需额外防腐

常见错误：檩条只刷普通漆，3-5年锈蚀；吊车梁下翼缘未做加强，6-8年锈穿。

三、误区3：忽略焊缝、螺栓、切口等“薄弱环节”

这些部位涂层最容易先失效，却最容易被忽视。

• 焊缝：焊渣、飞溅未清理，直接刷漆，附着力极差
• 螺栓：未做达克罗或热镀锌，丝扣处先锈
• 切口：现场切割、开孔后未补涂，裸露钢材直接锈

后果：从这些薄弱点开始锈蚀，逐渐蔓延至周边，整体防腐体系被破坏。

正确做法：

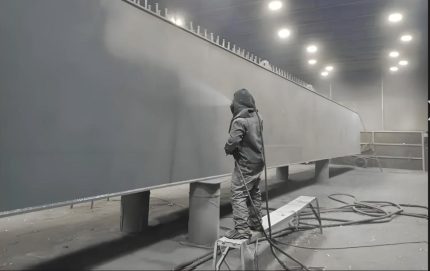

• 焊缝打磨平整，清除焊渣、飞溅，涂刷冷喷锌（锌含量≥96%）后再整体涂装
• 高强螺栓选用达克罗或热镀锌处理，不得使用普通发黑螺栓
• 现场切割、开孔后，必须用富锌底漆手工补涂，干膜厚度≥原涂层

四、真实案例

错误案例：北京某厂房，檩条采用普通醇酸漆，5年后锈蚀严重，部分檩条已穿孔，更换费用12万元，且停产一周。

正确案例：金博远天津项目，钢柱按Sa2.5除锈+环氧富锌+云铁+聚氨酯，12年过去，涂层完好，仅面漆轻微粉化，局部打磨重涂即可。

五、验收时怎么检查防腐质量？

1. 除锈等级：肉眼观察，钢材表面应呈均匀金属本色，无氧化皮、无锈斑。
2. 涂层厚度：每10㎡抽测3点，干膜厚度≥设计值90%，最小值≥80%设计值。
3. 附着力：用划格法（1mm×1mm方格，胶带粘撕），涂层脱落面积≤5%。
4. 漏涂点：用电火花检测仪或目测，重点检查焊缝、边角。

六、金博远防腐标准

• 抛丸除锈Sa2.5级，4小时内喷涂底漆
• 选用佐敦、海虹、阿克苏诺贝尔等品牌涂料
• 每道漆实测厚度，记录存档，附合格证
• 提供10年防腐质保

如果您正在规划钢结构厂房，担心防腐做不好，私信“防腐+面积”，金博远免费提供防腐方案及预算。

---

金博远（北京）钢结构工程有限公司
16年经验 | 二级资质 | 防腐专家
