厂房屋顶装光伏，业主最担心两件事：一是荷载够不够，二是屋面打孔会不会漏。荷载问题要先算（见下文内链），这篇专门讲第二个问题——支架怎么固定才能既不破坏屋面防水，又能抗住风吸力。

三种主流做法各有适用条件，选错了要么漏水，要么被风掀。

一、先说前提：固定前必须做的两件事

1、荷载复核

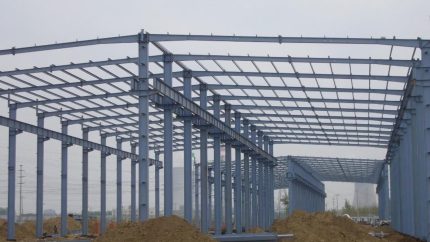

光伏系统自重一般在每平米 15 到 25 公斤（含组件、支架、配重），加上检修活荷载。要在原有屋面荷载基础上叠加核算檩条、钢梁、屋面板的承载力。

多数老厂房是按 50 年一遇雪载 + 0.5 kN/㎡活载设计的，加装光伏后常常超限。承载力不够怎么加固，见《钢结构厂房加装光伏：承载力够不够、怎么加固》。

2、屋面现状检查

看屋面板型号、板型（直立缝还是搭接式）、使用年限、锈蚀情况。用了 15 年以上的屋面板，即使固定方式没问题，也要评估是否先做翻新。

二、做法一：夹具式（夹持直立缝屋面板）

1、适用条件

屋面是直立锁边（站缝）屋面板，板肋高度一般 65 毫米以上。这是最适合装光伏的屋面形式。

2、做法

用铝合金或不锈钢夹具直接夹住直立缝的板肋，夹具下部不穿透屋面板，上部连接导轨，组件固定在导轨上。

3、优点

1. 完全不打孔，不破坏屋面板和防水层，防水风险最低。

2. 施工快，不需要做防水处理。

3. 可拆卸，将来换屋面或拆光伏都不留隐患。

4、缺点与注意点

1. 成本比穿透式高，每个夹具几十到上百元。

2. 夹具的抗拔力必须做现场拉拔试验验证，不能只看厂家资料。

3. 板肋太矮或已变形的，夹具咬不住，不适用。

4. 夹具与板肋之间要加橡胶垫，避免电化学腐蚀（铝夹具与镀铝锌板接触）。

三、做法二：穿透式（打孔固定）

1、适用条件

搭接式（螺钉固定）屋面板，或者直立缝板肋太矮无法用夹具的情况。

2、做法

支架底板用自攻螺钉穿透屋面板固定在檩条上，穿透点做防水密封处理。

3、优点

1. 固定可靠，抗拔力大，抗风性能好。

2. 成本最低。

3. 适用于各种板型。

4、缺点与注意点

1. 破坏屋面原有防水层，每个穿透点都是潜在漏点。

2. 必须固定在檩条上，不能固定在屋面板空处（受风吸力时会撕开板）。

3. 防水处理是关键：穿透处要加遇水膨胀止水垫、打耐候密封胶，最好加一层防水卷材附加层。

4. 螺钉要选带防水垫圈的专用螺钉，不能用普通自攻钉。

四、做法三：配重式（混凝土墩压重）

1、适用条件

屋面承载力有明显余量，且不允许任何穿孔的场合。多用于混凝土屋面，钢结构屋面因承载力有限，较少采用。

2、做法

用预制混凝土墩或钢制配重框压住支架，靠自重抵抗风吸力。

3、优点

1. 不穿孔、不破坏防水层。

2. 施工最简单。

4、缺点与注意点

1. 自重很大（每平米可能增加 40 到 80 公斤），钢结构屋面很难承受。

2. 要核算风吸力，风大地区配重可能不够，需要抗风设计。

3. 混凝土墩下要垫柔性保护层，避免压伤屋面板涂层。

五、三种做法对比

| 做法 | 是否穿孔 | 抗风性能 | 造价 | 适用屋面 |

|—|—|—|—|—|

| 夹具式 | 否 | 中到高（看夹具质量） | 中高 | 直立缝板 |

| 穿透式 | 是 | 高 | 低 | 各种板型 |

| 配重式 | 否 | 低到中 | 中 | 承载力富余的屋面 |

六、施工后的验收

1. 做拉拔试验：每个批次抽 3% 且不少于 3 处，测抗拔力是否满足设计要求。

2. 做淋水试验：穿透式做法必须做，淋水 30 分钟室内检查。

3. 检查防腐：不同金属接触处要有隔离措施。

4. 检查排水：支架不能阻断屋面排水路径，天沟位置不能被遮挡。

光伏系统的荷载核算，见《屋顶装光伏，先算荷载！檩条超载、钢梁下弯，加固费谁出？》；屋面防水节点做法，见《钢结构厂房防水怎么做？屋面、天沟与采光带节点一次说清》。

七、常见问题（FAQ）

Q1：装光伏会缩短屋面寿命吗？

A：合理的固定方式不会。反倒是光伏遮挡了紫外线，对屋面板涂层有一定保护作用。但穿透式做不好防水会漏水，这是主要风险。

Q2：老厂房屋面能不能直接装？

A：先做承载力复核和屋面现状评估。承载力不足要先加固，屋面板锈蚀严重的建议先翻新再装，否则几年后拆光伏换屋面成本更高。

Q3：台风或大风地区用哪种做法？

A：优先穿透式（固定在檩条上），抗拔力最可靠。夹具式要选经过风洞试验验证的产品，并按风压验算夹具数量和间距。
