屋面排水是钢结构厂房最常见的质量问题之一。

每逢暴雨，天沟溢水、屋面渗漏、厂房内积水，轻则影响生产，重则损坏设备。问题根源往往不是材料差，而是设计不合理、施工不到位。

金博远（北京）钢结构工程有限公司扎根北京顺义17年，结合京津冀地区多个项目的实战经验，把天沟与落水管的设计、选型、安装拆开讲透。

一、天沟设计：坡度是灵魂

1.1 天沟坡度要求

根据《钢结构设计标准》和工程实践，天沟坡度不应小于0.3%。

即每10米长度，沟底高差至少3厘米。

常见问题： 有些施工队为了省事，把天沟做平，或者坡度不够。结果就是排水不畅，暴雨时积水严重，甚至倒灌进厂房。

金博远做法： 每个项目的天沟坡度都经过计算，在加工阶段就按设计坡度制作，现场安装时用水平仪逐段复核。

1.2 天沟截面尺寸

天沟的宽度和深度，取决于：

• 屋面面积（汇水面积越大，天沟越宽）
• 当地暴雨强度（北京地区有专门的计算公式）
• 落水管间距（间距越大，天沟蓄水越多）

经验参考：

• 一般厂房：天沟宽度≥300mm，深度≥200mm
• 大型物流园：天沟宽度≥400mm，深度≥250mm

1.3 天沟溢流口：必须设

很多厂房的天沟没有溢流口，这是重大设计缺陷。

溢流口的作用：当落水管堵塞或排水不及导致水位上升时，溢流口可以紧急排水，防止水倒灌进厂房。

设置要求：

• 溢流口位置：天沟端部或中间，避开落水管位置
• 溢流口高度：高于正常水位50-100mm
• 数量：每段天沟至少设1个

⚠️ 金博远提醒：溢流口虽然平时用不上，但关键时刻能保厂房不进水。这个钱不能省。

二、落水管计算：数量与管径

2.1 汇水面积计算

汇水面积 = 屋面水平投影面积（不是斜面积）

例如：厂房长100m、宽50m，汇水面积 = 100 × 50 = 5000㎡

2.2 落水管数量

北京地区暴雨强度公式：

q = 2000(1+0.811lgP)/(t+8)^0.711

（其中P为设计重现期，一般取5年；t为降雨历时，取5-10分钟）

简化经验值：

• 每1000㎡屋面，至少设4根DN100落水管
• 即每250㎡至少1根DN100管

示例： 5000㎡厂房 → 至少20根DN100落水管

2.3 落水管管径选择

屋面面积（㎡）	建议管径	备注
＜1000	DN100	每250㎡设1根
1000-3000	DN100或DN150	结合间距计算
＞3000	DN150	主排水管建议加大

PVC vs 钢管：

对比项	PVC落水管	钢管落水管
价格	较低	较高
耐久性	10-15年老化变脆	20年以上
耐冲击	差（易破损）	好
适用场景	一般厂房	重要厂房、物流园、有撞击风险区域

💡 金博远建议：如果厂房内有贵重设备或货物，建议用钢管落水管。PVC虽然便宜，但一旦被外力撞破，损失更大。

三、节点设计：细节决定成败

3.1 天沟连接节点

常见问题：

• 天沟分段连接处没有做防水处理 → 漏水
• 天沟与屋面板连接处没有密封 → 渗水

正确做法：

• 天沟分段搭接长度≥100mm，用密封胶+不锈钢铆钉固定
• 天沟与屋面板之间设止水胶条或打密封胶
• 所有连接节点做闭水试验

3.2 落水管与天沟连接

常见问题：

• 落水管只“插”进天沟，没有固定 → 脱落后暴雨直接浇到厂房内

正确做法：

• 落水管与天沟连接处用专用雨水斗，带密封圈
• 落水管必须用管卡固定在墙面或柱子上（间距≤2m）
• 底部设弯头和排水口，把水引到离基础1.5m以外

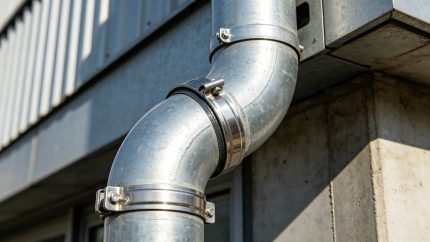

3.3 落水管固定节点

不要这样做：

• 用铁丝绑扎固定
• 管卡间距太大（＞3m）
• 管子紧贴墙面，无法检修

正确做法：

• 用不锈钢管卡，间距≤2m
• 管子距墙面≥50mm，方便检修
• 室外落水管冬季要防冻（北方地区建议做保温）

四、安装施工：常见通病与防治

4.1 通病1：天沟焊接变形

现象： 天沟焊接后变形扭曲，影响排水坡度。

防治：

• 采用分段焊接，减少焊接应力
• 焊后校正，确保直线度和坡度
• 厚度≥3mm的天沟建议用螺栓连接代替焊接

4.2 通病2：落水管堵塞

现象： 树叶、泥沙堵塞落水管，暴雨时排水不畅。

防治：

• 落水管顶部设防堵网罩
• 天沟内定期清理（建议每年雨季前和秋季各一次）
• 屋面清扫时注意不要把杂物冲进天沟

4.3 通病3：冬季冻裂

现象： 北方冬季，天沟和落水管内积水结冰，冻裂管道。

防治：

• 保证天沟坡度足够，做到“不积水”
• 落水管底部设泄水孔，排空管内积水
• 重要项目可在天沟内设电伴热保温

五、给业主的3条实在建议

1. 图纸阶段就要把排水系统纳入设计

不要等施工了才想起来“排水怎么做”。图纸会审时就要求设计方提供：

• 天沟坡度计算书
• 落水管布置图
• 节点详图（天沟连接、落水管固定、溢流口做法）

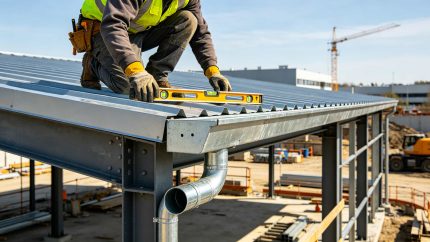

2. 施工过程盯住坡度

天沟坡度是“看不见的良心活”。施工中要求施工方用水平仪检测，每5米测一点，记录数据，存档备查。

3. 验收时做淋水试验

在屋面安装完成后，做24小时淋水试验，确认排水顺畅、无渗漏。验收不做，出问题无据可查。
