地脚螺栓是钢结构厂房“扎根”的基础，其定位精度直接决定钢柱安装的成败。国家标准允许偏差±5mm，但在精密制造、电子、医药等行业，业主往往要求±2mm甚至更高。本文从测量放线、定位模板、混凝土浇筑、复测调整四个环节，系统解析地脚螺栓高精度预埋的工艺要点。

一、为什么地脚螺栓偏位是“致命伤”？

偏差类型	常见后果	处理代价
中心距偏差＞5mm	钢柱底板螺栓孔对不上，无法安装	扩孔或植筋，每处500-2000元
标高偏差（过高）	螺母紧固后丝扣外露不足	刨除混凝土，重埋螺栓
标高偏差（过低）	钢柱底板悬空，垫板过多	加垫铁，影响受力
垂直度偏差	螺栓受弯，后期可能断裂	无法修复，需加固基础

真实案例：北京某物流园项目，因施工方未使用定位模板，地脚螺栓偏位严重，导致20根钢柱无法安装。返工耗时15天，直接损失超10万元。

二、精度控制四步法

第一步：测量放线——从源头控制

1. 控制网建立：根据厂区平面控制点，用全站仪引测出每个基础的中心线和标高基准点，误差≤2mm。
2. 柱位放样：在垫层上弹出钢柱十字中心线，并引出护桩（便于浇筑后复测）。
3. 高程基准：在基础附近设临时水准点，每隔20m复核一次。

第二步：定位模板——工欲善其事

定位模板是保证螺栓精度的关键工具，其加工精度直接决定预埋质量。

模板类型	适用场景	精度	成本
钢板定位模板（推荐）	高精度要求项目	±1mm	中
角钢定位架	一般厂房	±3mm	低
木模板+绑扎固定	临时建筑	±5mm	低

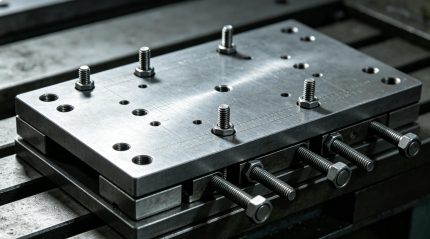

钢板定位模板制作要点：

• 采用8-10mm钢板，数控钻孔，孔径比螺栓直径大2mm。
• 模板与钢柱底板螺栓孔一一对应，并在模板上标注柱号、方向。
• 模板四角设调节螺栓，可微调标高和水平度。

第三步：螺栓安装与固定

1. 螺栓就位：将地脚螺栓穿入定位模板，上下各拧一个螺母，初步固定。
2. 焊接固定：将螺栓与基础钢筋网焊接（注意：不得烧伤螺栓丝扣），每根螺栓至少三点固定。

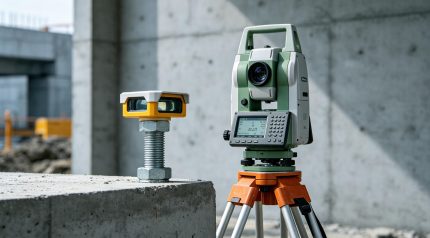

3. 复测调整：用全站仪测量螺栓中心距、标高，通过调节螺母微调，偏差≤2mm后方可浇筑。

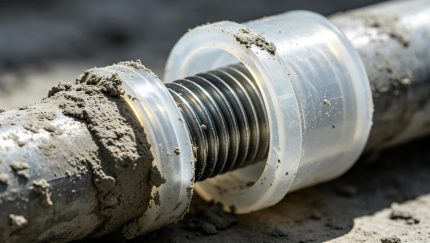

关键点：浇筑混凝土前，必须用塑料薄膜或胶带包裹螺栓丝扣，防止水泥污染。

第四步：混凝土浇筑与二次复测

1. 浇筑看护：混凝土振捣时，严禁振捣棒直接接触螺栓或定位模板，安排专人看护。
2. 初凝前复测：混凝土浇筑后2-3小时内（初凝前），再次测量螺栓位置和标高，偏差超限的可轻微调整。
3. 终凝后复核：混凝土强度达到1.2MPa后，撤除定位模板，用全站仪逐个记录偏差值，归档。

三、常见问题及处理预案

问题	原因	处理方案
螺栓整体偏移	定位模板未固定牢靠	浇筑前发现：调整后重新固定；浇筑后发现：需植筋或预埋钢板过渡
个别螺栓偏差超限	振捣碰撞或模板变形	偏差≤10mm：可扩孔安装（需设计确认）；＞10mm：植筋处理
标高偏差	基准点错误或模板下陷	过低：加垫板；过高：需凿除部分混凝土，重新埋设
螺栓倾斜	焊接固定不牢	无法矫正，必须返工

四、质量验收标准

检查项目	允许偏差（高精度）	允许偏差（常规）	检查方法
螺栓中心距	±2mm	±5mm	钢尺、全站仪
螺栓标高	±5mm	+20mm/-0	水准仪
螺栓垂直度	≤1‰	≤3‰	吊线、经纬仪
丝扣外露长度	2-3倍直径	2-3倍直径	目测、尺量

五、金博远地脚螺栓预埋标准

• 定位模板100%采用钢板数控钻孔，精度±1mm。
• 全站仪+水准仪双控，浇筑前、初凝前、终凝后三次复测。
• 每个螺栓建立“身份档案”：记录设计坐标、实测坐标、偏差值、调整记录。
• 提供完整预埋验收报告，作为竣工资料归档。

六、给企业主的建议

1. 不要省定位模板的钱。一套模板几百元，后期返工动辄上万。
2. 浇筑前必须验收。业主或监理应在混凝土浇筑前复核螺栓位置，签字确认后方可浇筑。
3. 保留预埋记录。地脚螺栓偏差记录是竣工验收的必要资料，也是后期设备安装的依据。
