吊车梁是钢结构厂房中使用最频繁、受力最复杂的构件之一。每天数十次甚至上百次的行车移动，轮压反复作用在吊车梁上，极易产生疲劳损伤。一旦吊车梁出现裂纹甚至断裂，不仅影响生产，更可能造成安全事故。本文从疲劳机理、设计要点、日常检查、维修加固四个方面，系统解析吊车梁的全生命周期管理。

一、吊车梁为什么会“疲劳”？

钢材在反复应力作用下，即使应力低于屈服强度，也会逐渐产生裂纹并扩展，最终突然断裂。这种现象称为“疲劳破坏”。吊车梁正是典型的承受反复荷载构件。

工作级别	使用场景	循环次数	疲劳风险
A1-A3（轻级）	检修、仓库、不频繁使用	＜2.5万次	低
A4-A5（中级）	机械加工、装配车间	2.5万-5万次	中
A6-A8（重级）	冶金、铸造、频繁吊运	＞5万次	高

重级工作制吊车梁（如冶金、港口、重型机械厂），设计时必须进行疲劳验算。

二、设计阶段如何保证疲劳寿命？

1. 选用合适的截面与构造

• 避免突变：翼缘宽度、厚度变化处应设置缓和过渡段，避免应力集中。
• 焊缝类别：对接焊缝疲劳强度高于角焊缝，重要部位应采用全熔透一级焊缝。

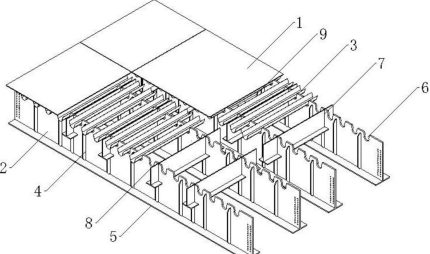

• 加劲肋端部：腹板加劲肋下端应与下翼缘留有空隙（10-15mm），不得焊接，否则会形成应力集中源。

2. 疲劳验算

根据《钢结构设计标准》GB 50017，按吊车工作级别和应力循环次数，验算吊车梁的疲劳强度。验算部位包括：

• 受拉翼缘与腹板连接焊缝
• 支座加劲肋与腹板连接焊缝
• 翼缘板对接接头

3. 材质要求

重级工作制吊车梁应选用B级及以上钢材（Q355B或Q355C），保证低温冲击韧性。

三、日常检查：肉眼能发现哪些疲劳征兆？

检查部位	异常表现	潜在风险

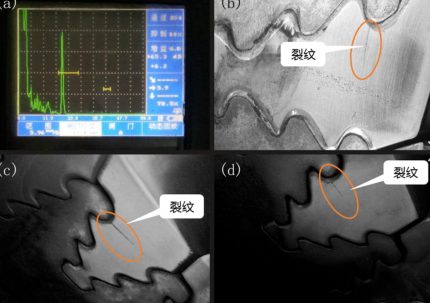

受拉翼缘下表面	表面出现横向细裂纹	裂纹扩展→翼缘断裂
腹板加劲肋端部	焊缝开裂、锈迹渗出	刚度下降，裂纹延伸
支座处腹板	鼓曲变形、局部凹陷	腹板失稳
轨道接头处	轨道高差过大、接头错位	冲击荷载增加
吊车梁与钢柱连接	连接板焊缝裂纹、螺栓松动	梁端破坏

检查频率：

• 中级工作制：每半年一次
• 重级工作制：每季度一次（甚至每月一次）

四、简易检测方法：手电筒+放大镜

1. 清洁表面：清除油污、锈迹。
2. 强光斜照：用手电筒从侧向照射受拉翼缘下表面，裂纹会显现阴影。
3. 放大镜观察：可疑部位用10倍放大镜检查。
4. 敲击听音：用小锤轻敲，裂纹处声音会发哑。

五、发现裂纹后怎么办？

裂纹长度	处理方案	紧急程度
≤5mm	打磨去除，圆滑过渡，焊补	可观察，但需增加检查频次
5-20mm	停机，打磨+焊补+磁粉探伤	立即处理
≥20mm	停机，裂缝两端钻孔止裂，专业加固设计	紧急，严禁使用

严禁在裂纹未处理的情况下继续使用，否则可能突然断裂。

六、延长吊车梁寿命的维护措施

1. 定期检查轨道：轨道水平度、跨距、接头间隙、压轨器紧固情况，每月一次。
2. 缓冲器与车挡：检查端部车挡和缓冲器是否完好，避免行车冲撞。
3. 防腐涂层：吊车梁下翼缘易积水锈蚀，每2-3年重涂一次面漆。
4. 记录使用情况：建立吊车运行日志（每天起吊次数、最大吊重），为寿命评估提供数据。

七、金博远吊车梁改造与加固服务

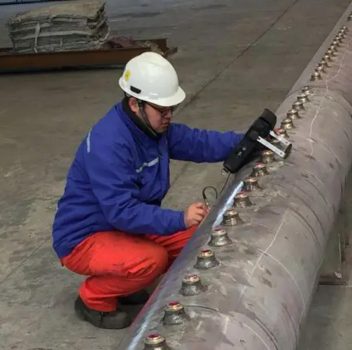

• 检测评估：对既有吊车梁进行厚度检测、疲劳裂纹探伤、承载力复核。
• 加固方案：
  • 增加翼缘板（粘贴钢板）
  • 增设辅助桁架
  • 更换重级吊车梁（按新工作级别重新设计）
• 特种补强资质：持有结构补强资质，合法合规。

八、给企业主的建议

1. 不要超载：超过设计吨位的吊运，会成倍缩短吊车梁寿命。
2. 记录运行频次：若原来轻级使用，后改为重级，必须重新验算。
3. 发现裂纹不侥幸：很多断梁事故都是由小裂纹发展而来。

如果您厂房内有行车吊车梁，担心疲劳问题，欢迎私信“吊车梁+车间面积+行车吨位”，金博远免费提供一次现场巡检服务（限北京及周边）。

---

金博远（北京）钢结构工程有限公司
16年经验 | 二级资质 | 吊车梁专家
