钢结构厂房的长寿命依赖于有效的防腐体系。许多厂房建成5-8年后出现大面积锈蚀，并非钢材本身问题，而是防腐设计不当或施工偷工减料。本文从腐蚀机理、防腐等级选择、涂层体系设计、施工工艺、质量验收五个方面，系统解析钢结构厂房防腐工程的全流程控制要点。

一、钢结构腐蚀的机理与危害

钢材在潮湿、氧气存在环境下发生电化学腐蚀，生成疏松的氧化铁（铁锈），体积膨胀3-4倍，导致涂层起泡、剥落。随着截面减薄，结构承载力下降。

腐蚀速率参考：

• 普通室内环境：0.05-0.1mm/年
• 潮湿环境（食品厂、洗车间）：0.1-0.2mm/年
• 室外/沿海环境：0.2-0.5mm/年

危害：10年锈蚀可导致钢柱截面减薄1-2mm，承载力下降5%-10%，且局部锈坑引发应力集中，加速疲劳破坏。

二、防腐等级与涂层体系设计

根据ISO 12944及GB/T 30790，钢结构防腐分为C1-C5五个腐蚀环境等级。结合北京地区及典型工业厂房，推荐以下体系：

腐蚀环境	典型场景	除锈等级	涂层体系	总干膜厚度	预期寿命
C3（中等）	一般厂房、仓库、干燥车间	Sa2.5	环氧富锌底漆1道（60μm）+环氧云铁中间漆1道（80μm）+聚氨酯面漆1道（60μm）	≥200μm	15-20年
C4（高）	露天、潮湿车间、食品厂、洗车间	Sa2.5	环氧富锌底漆1道（80μm）+环氧云铁中间漆1道（100μm）+氟碳面漆1道（70μm）	≥250μm	20-25年
C5（很高）	化工、电镀、沿海	Sa3	热镀锌（≥85μm）+环氧封闭漆+环氧面漆	—	25-30年

一般工业厂房选用C3等级即可满足15年以上防腐要求。

三、除锈：防腐寿命的70%取决于此

除锈等级是决定涂层附着力与防腐寿命的最关键因素。

除锈等级	标准	外观	成本	适用
Sa2.5（推荐）	近白级，除锈后表面残留氧化皮、锈斑≤5%	金属本色	中	C3-C4环境
Sa3	完全白级，无任何残留	均匀金属光泽	高	C5环境
St3	手工/动力工具除锈，表面清洁度一般	金属光泽但有纹路	低	小面积修补

金博远标准：所有主构件均采用通过式抛丸机除锈，钢丸粒径0.8-1.2mm，达到Sa2.5级，表面粗糙度40-70μm。除锈后4小时内必须喷涂底漆，防止返锈。

验收方法：用比对样板对比除锈等级，或用胶带粘附法检查清洁度。

四、涂层体系施工工艺

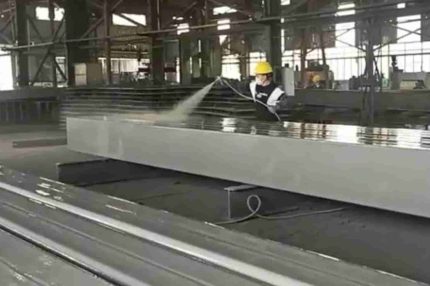

1. 底漆：环氧富锌（阴极保护）

• 作用：锌粉作为阳极优先腐蚀，保护钢材；提供优异附着力
• 施工：无气喷涂或刷涂，干膜厚度≥60μm（C3）
• 稀释剂：环氧专用稀释剂，严禁随意添加
• 环境：气温5-38℃，相对湿度＜85%，钢板温度高于露点3℃

2. 中间漆：环氧云铁（屏蔽层）

• 作用：增加涂层厚度，屏蔽水汽、氧气，耐化学品
• 施工：无气喷涂，干膜厚度≥80μm
• 注意：必须在底漆实干（通常24小时后）喷涂，最大间隔不超过7天，否则需拉毛处理

3. 面漆：聚氨酯/氟碳（耐候层）

• 作用：抵抗紫外线、老化、颜色稳定
• 聚氨酯面漆：适用于C3环境，保光率5年后约70%，单价较低
• 氟碳面漆（推荐）：适用于C4环境，20年保光率≥80%，颜色稳定
• 施工：无气喷涂，干膜厚度≥60μm

4. 涂层干燥与固化条件

涂层	表干（23℃）	实干（23℃）	完全固化	最短复涂间隔
环氧富锌	2-4小时	24小时	7天	24小时
环氧云铁	2-4小时	24小时	7天	24小时
聚氨酯	1-2小时	12小时	5天	12小时

• 低温施工：气温低于5℃时，应使用低温固化剂，并采取加热、保温措施
• 高温高湿：避免在烈日暴晒下施工，防止溶剂挥发过快导致针孔、起泡

五、常见施工缺陷及防治

缺陷	原因	预防措施
起泡	除锈不彻底、基层有油污、水、溶剂残留	Sa2.5级，清洁度达标，每道漆干后检查
针孔	喷涂压力过高、溶剂挥发过快	调整喷涂参数，环境温度≤35℃
流挂	喷涂过厚、稀释剂过多	控制每道厚度（≤60μm），均匀移动喷枪
干喷	喷枪距工件过远	距离30-40cm，垂直喷涂
漏涂	死角、焊缝未覆盖	边角、焊缝处用刷子预涂
附着力差	复涂间隔过长、表面污染	在规定复涂间隔内施工，打磨拉毛

六、质量验收标准

检查项	方法	合格标准
表面清洁度	比对ISO 8501图片	Sa2.5级，无可见氧化皮、锈、油污
粗糙度	复制胶带法	40-70μm

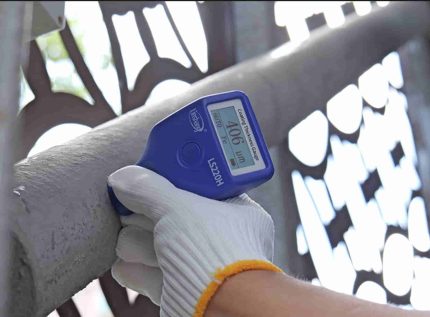

干膜厚度	磁性测厚仪（每10㎡测3点）	90%测点≥设计值，最小值≥80%设计值

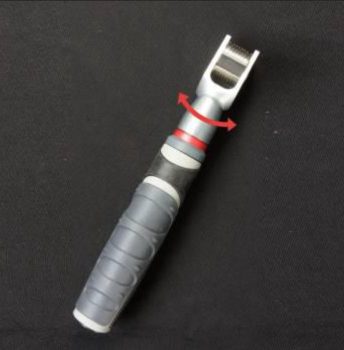

附着力	划格法（1mm×1mm方格，胶带粘撕）	0-1级（切割边缘完全光滑）
外观	目测	均匀、无流挂、针孔、起泡、漏涂

金博远标准：提供完整的涂层施工记录（每道漆温度、湿度、厚度），并委托第三方进行附着力、厚度抽检。

七、防腐工程的成本控制

以1000㎡钢结构厂房为例（表面积约3000㎡，C3等级）：

方案	除锈	涂层体系	总造价（万元）	寿命	年均成本
低配（不推荐）	St3	普通醇酸漆2道	3-4	5-8年	0.6万/年
标准（推荐）	Sa2.5抛丸	环氧富锌+云铁+聚氨酯	10-12	15-20年	0.6-0.7万/年
高配	Sa3 + 热镀锌	氟碳面漆	18-22	25年+	0.7-0.9万/年

标准方案年均成本与低配相当，但避免了频繁维修停产损失。

八、金博远防腐工程承诺

• 抛丸除锈Sa2.5级，金属本色，不返锈
• 涂料选用佐敦、海虹、阿克苏诺贝尔等国际品牌或国内一线品牌
• 每道漆实测厚度，记录存档，附合格证
• 提供10年防腐质保（非人为损坏）

九、免费获取《钢结构防腐设计指南》

私信发送“防腐+环境等级”，金博远免费提供防腐方案设计咨询及造价估算。

---

金博远（北京）钢结构工程有限公司
16年经验 | 二级资质 | 防腐工程专业
