钢结构厂房支撑系统：墙撑、柱撑、水平撑，2026年新规下缺一不可
[ 发布时间：2026-07-08 16:49 ]
很多业主看钢结构厂房，注意力都在钢柱够不够粗、钢梁够不够高。
但实际上，真正决定厂房整体稳定性的，往往是那些“不起眼”的支撑构件——柱间支撑、水平支撑、隅撑。它们不承重，但没有它们，厂房就像没有斜撑的凳子——看着能站，一推就倒。
金博远（北京）钢结构工程有限公司扎根北京顺义17年，结合上百个项目的设计施工经验，把钢结构厂房的支撑系统拆开讲透。
钢结构厂房不是“把柱子立起来、把梁搭上去”就完了。没有支撑系统，整个结构是一个几何可变体系——在风荷载、地震作用、吊车水平力下，会像积木一样垮掉。
支撑系统的三大作用：
| 作用 | 说明 |
|---|---|
| 传递水平力 | 把风荷载、地震作用、吊车刹车力传递到基础 |
| 保证整体稳定 | 减少结构侧移，防止失稳 |
| 提供安装刚度 | 施工期间保证结构不晃动 |
金博远提醒：支撑系统不是“有了就行”，而是“算过了才行”。每个项目的支撑布置和截面规格，都应由结构设计单位根据受力计算确定。

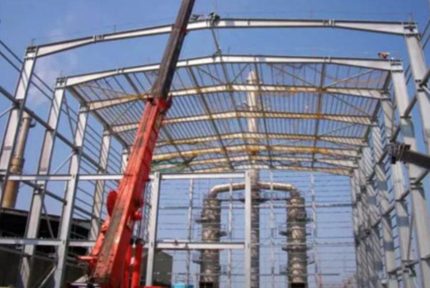

1. 柱间支撑
柱间支撑是最重要的竖向支撑，设置在相邻钢柱之间，通常呈X形或V形布置。
作用：
布置原则：

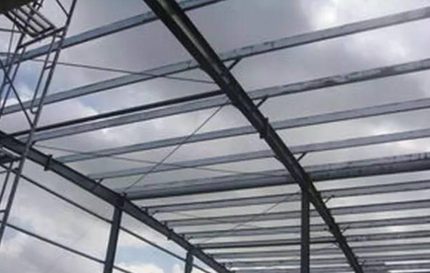

2. 水平支撑
水平支撑设置在屋面平面或楼面平面内，通常布置在屋架（或屋面梁）的上弦或下弦平面内。
作用：
布置原则：

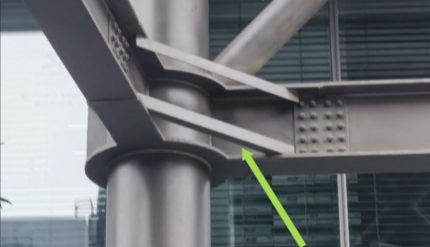

3. 隅撑
隅撑是连接屋面梁（或檩条）和柱子的辅助支撑，通常设置在梁柱连接节点附近，与梁柱构成三角形稳定体系。
作用：
布置原则：
变化1：支撑连接节点全面强化
2026年新规对支撑节点的焊缝和螺栓连接提出了更高要求。柱间支撑与柱的连接节点，须全部采用高强度螺栓摩擦型连接或全熔透焊接。往年允许的“角钢搭接焊”做法已经禁止在新建项目中使用。
变化2：隅撑的用钢量上浮
新规下，隅撑用钢量较旧体系上浮约10%，但整体结构的安全冗余度显著提升。单方成本增加约6-12元，对应的是整体结构安全性的提升。
变化3：新型支撑系统的出现
2026年部分规范修订版同步推荐了屈曲约束支撑系统，适用于高烈度设防区及有特殊减震需求的厂房。某汽车零部件企业在高烈度区建设的厂房，采用了屈曲约束支撑系统，实测结果显示结构侧移比传统支撑减小42%。
问题1：支撑漏装
有些施工队图省事，把隅撑、拉条等“小构件”忽略不装，觉得“不影响受力”。
后果： 构件计算长度增大，实际承载力下降。可能平时看不出来，但在一次大风或轻微地震中，局部失稳导致连锁破坏。
正确做法： 严格按照施工图纸安装所有支撑构件。一个都不能少。
问题2：节点连接不到位
支撑与主结构的连接节点，如果螺栓拧紧扭矩不够或焊缝长度不足，力就传不过去。
后果： 支撑成了“摆设”，水平力全部由柱子和梁承担，超出设计范围。
正确做法： 高强螺栓连接必须按初拧、终拧工序执行，终拧扭矩符合设计要求；焊接连接必须保证焊缝长度和厚度，按规范要求进行检测。
问题3：隅撑方向装反
隅撑是有方向要求的——必须连接在受压翼缘一侧。装反了，起不到防止失稳的作用。
后果： 构件仍然可能发生局部失稳，且不易被察觉。
正确做法： 安装前核对图纸，确认隅撑连接位置。安装后逐根检查，确保方向正确、连接可靠。
1. 图纸会审时重点关注支撑系统布置
不要只看“主钢构”的用钢量，支撑系统的合理布置同样影响结构安全。会审时请设计单位说明支撑布置的逻辑和依据。
2. 施工过程中专项检查支撑安装
支撑构件安装后，建议业主或监理进行专项检查：
3. 验收时索要支撑系统的检测记录
柱间支撑的螺栓终拧扭矩检查记录、隅撑的安装检查记录、支撑节点的焊缝探伤报告——这些文件是证明支撑系统施工质量的唯一依据。
