厂区里那些排满管道、电缆的钢架子——管架、管廊，是生产的”血管支架”。它不起眼，但荷载杂、环境潮、腐蚀重，做不好管道掉、架子锈。本文讲清怎么做。

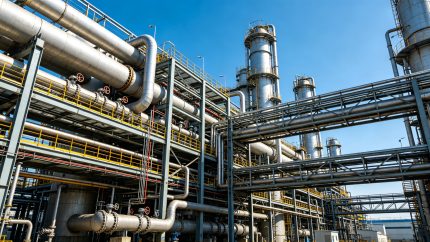

【化工厂区或电站的钢结构管架/管廊实景】

一、管架管廊是什么
支撑工艺管道、电缆桥架的钢结构支架系统，分独立管架和整体管廊（带走道）。

二、支架布置

• 按管道直径、间距、热位移设支架间距，固定架/滑动架分开。
• 多层管廊上下分层，管道、桥架、通风各就位。

三、荷载杂
管道满流重、介质重（如浆液）、有动载（泵启停）、有热胀推力，都要算进。

四、防腐是重点
多在潮湿、有腐蚀气体环境，必须重防腐（热镀锌+涂层，或耐候钢），地下部分做阴极保护或混凝土包裹。

五、常见坑

• 支架间距拍脑袋 → 管道挠曲、接口漏。
• 忽略热位移 → 管道把支架推歪。
• 防腐不够 → 潮湿环境三五年锈穿。

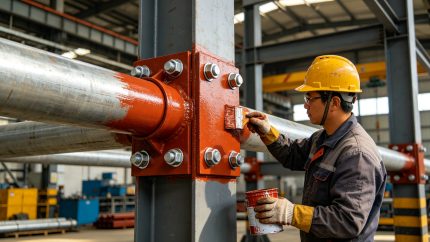

【管架防腐涂装或支架节点，对应”防腐是重点”】

常见问题（FAQ）
Q1：管架和管廊区别？
A：管架是单排支架，管廊是带走道的整体多层支架系统。

Q2：支架间距怎么定？
A：按管道管径、介质、热位移计算，不能凭经验。

Q3：管架防腐怎么做？
A：潮湿腐蚀环境用热镀锌加重防腐，地下段另做防护。

Q4：管道热胀冷缩怎么处理？
A：设滑动/导向/固定支架组合，释放位移。

Q5：管架要设计院出图吗？
A：重要管廊需正规设计，金博远可按工艺提资深化。

（本文依据《钢结构设计标准》GB 50017、《工业金属管道设计规范》GB 50316、《涂装前钢材表面锈蚀等级》GB 8923 等。）
