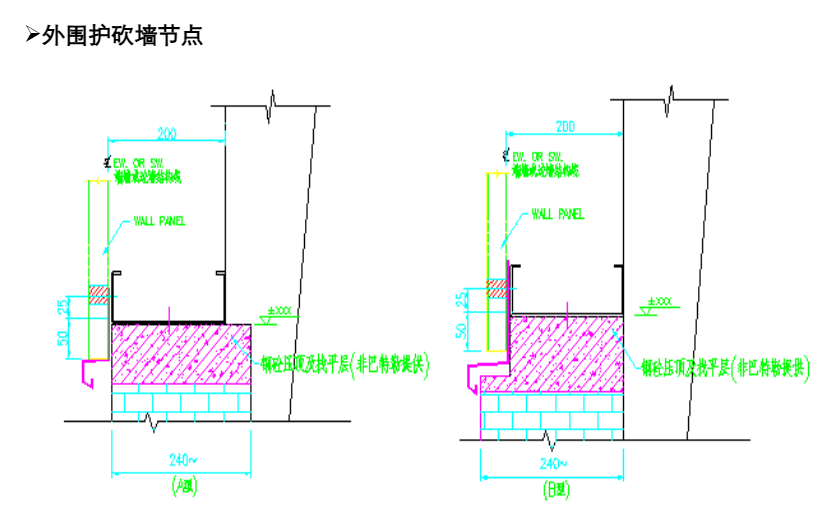

外围护砍墙节点

钢结构围护结构建筑细节设计要点

围护结构是钢结构厂房的 “外衣”，不仅决定建筑的防风、防水、保温性能，也直接影响后期运维成本和使用寿命。以下按屋面、墙面、门窗 / 节点、附属系统四大模块，梳理可直接落地的细节设计要点，适配你过往的工业厂房、冷库、海外项目等场景。

---

一、屋面围护系统细节设计

1. 板型与锁边设计（防风防水核心）

• 板型选择：优先采用直立锁边屋面板（如 470/475/600 型），锁边咬合深度≥25mm，可大幅提升风吸力承载能力，避免传统搭接板在大风下脱开。
• 锁边细节：
  • 檐口、山墙端部等风吸力薄弱区，锁边需采用二次压实工艺，必要时加不锈钢抗风夹，间距≤1.0m，防止锁边被风拉开。
  • 锁边施工严禁出现虚咬、翘边，锁边机行进速度均匀，避免板材扭曲变形。
• 板缝处理：板与板搭接处（尤其是屋面坡度较小的区域），需在搭接缝内设置防水胶条，同时采用防水自攻钉固定，钉孔处打中性硅酮耐候胶密封，杜绝钉孔渗漏。

2. 关键节点防水设计

• 檐口节点：
  • 屋面板檐口延伸长度≥300mm，端部折边形成滴水线，防止雨水回流。
  • 檐口下方设置檐口封檐板，与屋面板、墙面彩钢板可靠连接，搭接长度≥150mm，搭接处打胶密封。
• 屋脊节点：
  • 屋脊处采用屋脊盖板 + 泡沫堵头双重密封，泡沫堵头与屋面板贴合紧密，盖板两侧折边压入屋面板锁边内，并用拉铆钉固定，间距≤200mm。
  • 屋脊盖板上方可增设通长压条，防止盖板被风掀起，同时增强防水效果。
• 屋面开孔节点（通风器 / 管道 / 天沟）：
  • 通风器、管道等开孔处，需设置泛水板，泛水板与屋面板上翻≥250mm，下翻≥150mm，四周打胶密封，并用压条固定。
  • 天沟与屋面板交接处，屋面板需伸入天沟内≥100mm，天沟内侧设置滴水线，外侧采用防水收边板密封，避免雨水倒灌。

3. 保温与防冷桥设计

• 保温层铺设：保温棉需连续铺设，无间隙、无下垂，板与板之间搭接≥100mm，用专用胶带密封，避免形成热桥。
• 防冷桥措施：
  • 檩条与屋面板之间设置隔热垫，阻断冷桥通道，减少冷凝水产生。
  • 檐口、屋脊、天沟等部位的金属构件，需包裹保温棉，避免金属构件直接暴露形成冷桥。

---

二、墙面围护系统细节设计

1. 墙板安装与固定设计

• 墙板固定方式：
  • 采用自攻钉固定时，优先选用隐藏式固定（如横装板采用卡槽式固定），避免钉孔外露，提升防水与美观性。
  • 外露式固定的墙板，自攻钉间距≤300mm（边角区域加密至≤250mm），钉孔处加装防水垫片，打胶密封。
• 板缝处理：墙板竖向、水平搭接长度≥150mm，搭接处设置防水胶条，并用拉铆钉固定，间距≤200mm，防止雨水从板缝渗入。

2. 关键节点密封设计

• 墙角 / 转角节点：
  • 墙面转角处采用转角包边板，将两块墙板端部包裹，包边板与墙板搭接长度≥100mm，搭接处打胶密封，并用拉铆钉固定。
  • 墙角内侧可增设防水卷材或密封胶，形成双重防水防线。
• 墙面与地面 / 屋面交接节点：
  • 墙板底部与地面交接处，设置墙底收边板，收边板一端压入墙板底部，一端伸入地面混凝土内≥50mm，缝隙处用发泡胶 + 密封胶双重密封，防止雨水从底部倒灌。
  • 墙板顶部与屋面交接处，设置泛水板，泛水板上翻与屋面板搭接，下翻与墙板搭接，搭接处打胶密封，并用压条固定。

3. 特殊场景适配设计

• 冷库 / 洁净车间墙面：墙板需采用聚氨酯 / 岩棉夹芯板，板缝采用企口式拼接，内置密封胶条，现场拼接后打胶密封，确保整体气密性。
• 高风压地区墙面：墙板端部与抗风柱采用双螺栓固定，墙梁间距由 1.5m 缩小至 1.0m，同时增设墙梁拉条，增强墙面整体稳定性。

---

三、门窗与附属节点细节设计

1. 门窗安装防水设计

• 门窗框与墙板交接：门窗框四周设置防水收边板，收边板与门窗框、墙板搭接长度≥50mm，缝隙处用发泡胶填充，外侧打中性硅酮耐候胶密封，胶缝连续饱满。
• 窗台 / 雨棚节点：窗台处设置向外的排水坡度（≥5%），窗台板上翻≥50mm，下翻与墙板搭接，防止雨水倒灌；雨棚与墙面交接处，设置泛水板，雨棚端部折边形成滴水线。

2. 其他附属节点

• 落水管节点：落水管采用 PVC 或镀锌钢管，与天沟连接处设置雨水斗，雨水斗四周打胶密封；落水管与墙面之间设置支架固定，间距≤2.0m，防止风荷载下晃动。
• 爬梯 / 检修平台节点：爬梯与墙板连接处，设置防水收边板，收边板与墙板搭接打胶，避免雨水从连接处渗入；检修平台与屋面交接处，设置泛水板，确保节点防水密封。

---

四、附属系统细节设计

1. 通风与排烟系统

• 屋面通风器：通风器底座与屋面板之间设置泛水板，四周打胶密封，通风器与屋面板连接处采用不锈钢螺栓固定，加装防水垫片。
• 墙面百叶窗：百叶窗内侧设置防虫网，外侧设置防雨百叶，百叶窗与墙板交接处打胶密封，防止雨水和蚊虫进入室内。

2. 防腐与耐久性设计

• 金属构件防腐：收边板、泛水板等外露金属构件，优先选用镀锌钢板或不锈钢材质，避免生锈腐蚀；固定件采用不锈钢自攻钉 / 拉铆钉，防止钉孔锈蚀渗漏。
• 密封胶选择：根据项目所在地气候，选用耐候性强的中性硅酮耐候胶，沿海地区需选用抗紫外线、抗盐雾的专用密封胶，避免胶缝老化开裂。

---

五、施工与运维配合细节

1. 施工前准备：围护板材进场后，需检查板材表面是否有划痕、变形，保温棉是否受潮，不合格材料严禁使用。
2. 施工过程管控：严禁在已安装的屋面板上行走（如需行走，需铺设脚手板），避免板材变形；大风天气（≥6 级）停止围护施工，已安装的板材需用压条临时固定。
3. 运维阶段检查：每年雨季、大风季前，对围护节点进行专项检查，重点查看锁边、胶缝、固定件是否松动、老化，及时维修更换。
