高强螺栓长度算错，是钢结构现场最常见也最容易被忽视的问题之一。长度短了，螺母吃不满丝，扭矩根本传不上去；长度长了，螺栓头顶到相邻构件或者顶到柱脚底板，一样装不成。很多工地到安装阶段才发现整批螺栓用不上，返工换货至少要耽误 3 到 5 天。

高强螺栓长度不是随便估的，有明确的计算公式。搞懂这套算法，采购前就能把型号定死，现场基本不会出岔子。更多关于螺栓本身的选型和验收要求，可以看《钢结构厂房高强螺栓怎么选、施工与验收（附国标）》（https://www.jinboyuansteel.com/xwdt/2759.html）。

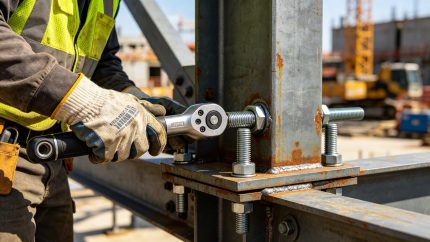

【高强螺栓连接节点特写，或工人终拧作业实拍】

一、高强螺栓长度的基本计算公式

高强螺栓的公称长度，指的是螺栓头部下端面到螺杆末端的距离（不含头部厚度）。计算公式是：

螺栓长度 L = 连接板总厚度 t + 一个螺母厚度 + 一个或两个垫圈厚度 + 外露丝扣长度

具体来说：

1. 连接板总厚度：把所有被连接的板件、节点板、加劲板厚度全部加起来，这是基础值。 2. 螺母厚度：按 GB/T 1229 大六角螺母，M20 约为 18 毫米，M22 约为 19.4 毫米，M24 约为 21.5 毫米。 3. 垫圈厚度：按 GB/T 1230，M20 约 4 毫米，M22 约 4 毫米，M24 约 4 毫米。如果螺母侧和螺栓头侧都放垫圈，就加两片。 4. 外露丝扣：规范要求终拧后螺栓丝扣外露 2 到 3 扣，一般按 3 到 6 毫米预留。

举例：梁柱节点连接板总厚 40 毫米，用 M20 高强螺栓，单侧垫圈。

L = 40 + 18（螺母）+ 4（垫圈）+ 5（外露 2 到 3 扣）= 67 毫米

按 5 毫米进制取整，选 M20×70 的高强螺栓。

二、常见错配的三种情况

1、长度不够，螺母吃不满丝

表现是终拧后螺母外露丝扣不足 2 扣，甚至螺母只咬住一半。这种情况扭矩系数不稳定，预拉力达不到设计值，节点在受力后可能滑移。处理方法只有一个：整批更换，不能靠加垫片凑。

2、长度过长，螺杆顶死

多发生在箱形柱内隔板、柱脚底板这类位置。螺杆顶到底板或者顶到相邻构件，螺母拧不紧，看起来拧到位了实际是顶住了。这种情况现场容易误判，要拧之前先量一下净空。

3、混用不同批次的连接副

同一批号的高强螺栓、螺母、垫圈才能保证扭矩系数一致。不同批次混用，扭矩系数离散，终拧扭矩不准。规范要求连接副必须是同批配套供货，现场严禁拆套混装。

三、现场快速复核的三个动作

1、开箱先核对批号和规格，与深化图的螺栓表逐项比对。 2、安装前抽查 10% 的长度，用卡尺量连接板总厚，反算一遍。 3、初拧后看外露丝扣，少于 2 扣或超过 4 扣，立刻停下来查原因。

四、采购环节怎么避免出错

提料清单里除了标规格（如 M20）和性能等级（10.9 级），一定要标长度。深化设计出的螺栓表一般已经算好了，采购按表下单即可。如果现场自行采购，必须把节点编号、连接板厚度、螺栓长度三项对齐再下单。

高强螺栓的进场验收和施工检测流程，详见《钢结构厂房高强螺栓施工验收：进场、安装、检测，一个环节都不能少》（https://www.jinboyuansteel.com/xwdt/2252.html）；扭矩系数的现场检测方法，见《北京钢结构高强螺栓施工验收规范 扭矩系数检测要求》（https://www.jinboyuansteel.com/xwdt/gsdt/2475.html）。

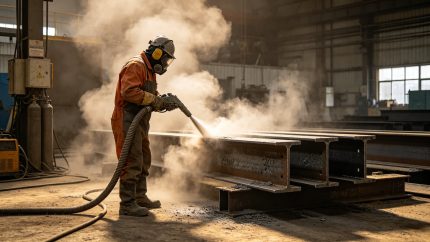

摩擦面喷砂处理或抗滑移试件试验场景

五、常见问题（FAQ）

Q1：高强螺栓长度可以多长？有没有上限？

A：没有明确上限，但外露丝扣不宜超过 4 扣。过长除了可能顶死，还会影响节点外观和后续防火涂装。

Q2：发现长度短了，能不能加垫片补救？

A：不能。垫片会增加连接板总厚，相当于让本来就短的螺栓更短。必须更换。

Q3：扭剪型和大六角头螺栓的长度算法一样吗？

A：算法一样，都是按连接板总厚加附件厚度。区别在螺母和垫圈的配置，扭剪型一般单侧垫圈。
