钢结构厂房施工中，焊接是最核心的连接方式之一。钢柱与钢梁、梁与梁、支撑与框架——大部分节点都靠焊缝连接。

焊缝质量好不好，直接决定厂房能不能站得住、用多久。焊缝有问题，当时看不出来，几年后在荷载作用下慢慢发展成裂纹，严重的可能导致结构失效。

金博远（北京）钢结构工程有限公司扎根北京顺义17年，结合上百个项目的焊接施工与质量管控经验，把钢结构现场焊接的常见缺陷、原因分析和防治措施拆开讲透。

一、焊接质量为什么重要？

钢结构厂房的受力体系是“节点决定整体”。一根钢梁承载力再高，如果梁柱连接节点的焊缝有问题，整根梁的承载力就发挥不出来。

焊缝出问题有两种情况：

• 一种是可见缺陷：焊缝表面有裂纹、气孔、咬边，肉眼能看到
• 一种是隐蔽缺陷：焊缝内部有未熔合、夹渣、裂纹，肉眼看不到，必须靠探伤设备检测

隐蔽缺陷比可见缺陷更危险——因为看不见，业主以为没问题，直到某次超载或震动触发裂纹扩展。

行业统计显示，钢结构厂房质量纠纷中，焊接质量问题占比超过30%。

二、常见焊接缺陷及原因分析

缺陷1：裂纹

裂纹是焊缝中最严重的缺陷，直接导致结构承载能力下降。

裂纹类型	表现	主要原因
热裂纹	焊缝凝固过程中出现的裂纹，多在焊缝中心	焊接速度过快、冷却速度不当
冷裂纹	焊后几小时甚至几天才出现，多在热影响区	预热不足、焊接材料含氢量高、冷却速度过快
层状撕裂	厚板焊接时母材内部沿轧制方向撕裂	母材Z向性能差、拘束应力过大

防治措施：

• 严格执行焊前预热、焊后保温措施
• 低氢型焊条使用前按规范烘干
• 厚板焊接采用多层多道焊，控制层间温度
• 高强钢焊接后静置24小时再做检测

缺陷2：气孔

焊缝内部或表面出现的孔洞，削弱有效截面。

气孔类型	表现	主要原因
表面气孔	焊缝表面可见孔洞	焊条受潮、气体保护不足
内部气孔	探伤时发现的内部孔洞	母材表面有油污、锈蚀、水分

防治措施：

• 焊条按规范烘干，存放于保温筒内
• 焊接前清除焊缝两侧20mm范围内的油污、锈蚀、水分
• 气体保护焊时，确保保护气体流量充足、防风措施到位
• 环境湿度超过85%时停止焊接作业

缺陷3：未熔合与未焊透

焊缝金属与母材之间或焊缝层间没有完全熔合。

类型	表现	主要原因
未熔合	焊缝与母材或层间局部未熔合	焊接电流过小、焊接速度过快
未焊透	焊缝根部未完全熔透	坡口角度不够、钝边过大

防治措施：

• 严格控制焊接电流、电压、焊接速度
• 坡口加工尺寸符合设计要求
• 根部焊接时采用合适的焊接工艺参数
• 多层焊时，层间清理到位后再施焊

缺陷4：咬边

焊缝边缘母材部位被电弧烧成的凹陷。

表现	主要原因
焊缝与母材交界处的凹陷沟槽	焊接电流过大、焊条角度不对、焊接速度过快

防治措施：

• 调整焊接电流至合适范围
• 保持正确的焊条角度和运条手法
• 控制焊接速度，避免过快
• 发现咬边及时补焊修整

缺陷5：夹渣

焊缝中夹杂的非金属物质（焊渣）。

表现	主要原因
探伤时发现的非金属夹杂物	多层焊时层间清渣不彻底、焊接电流过小

防治措施：

• 每层焊接后彻底清渣，露出金属光泽
• 采用合适的焊接电流，保证熔渣充分浮出
• 多层多道焊时控制层间温度

三、现场焊接质量控制要点

控制点1：焊工持证上岗

钢结构焊接是特种作业，焊工必须持有相应资质的证书。

• 焊工证书应在有效期内
• 焊接位置、材质、方法应与证书范围一致
• 进场前进行现场操作考核

控制点2：焊接工艺评定

每个项目的焊接工艺必须经过评定。

• 焊接工艺评定报告是焊接施工的依据
• 评定内容应包括材质、板厚、焊接方法、焊接参数
• 工艺评定不合格，不得按该工艺施焊

控制点3：焊接材料管理

焊条、焊丝、焊剂的质量直接影响焊缝质量。

• 焊条必须有质量证明书
• 低氢型焊条使用前按规范烘干
• 烘干后的焊条存放于保温筒内，随用随取
• 焊条外露时间超过4小时应重新烘干
• 焊条重复烘干不超过3次

控制点4：焊接环境控制

环境条件不满足要求时，不得施焊。

环境参数	允许范围
环境温度	-5℃以上
相对湿度	≤80%
风速	≤8m/s（气体保护焊≤2m/s）
雨雪天气	禁止露天焊接

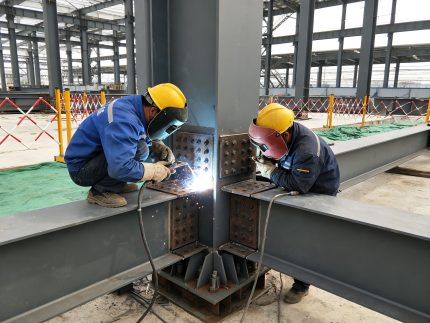

控制点5：焊接过程监控

焊接过程中需要持续监控的关键参数：

• 焊接电流、电压是否在工艺参数范围内
• 层间温度是否控制在要求范围内
• 焊道布置是否符合焊接工艺
• 每道焊缝是否一次连续焊完

四、焊接质量检测

钢结构焊接质量检测分为三个阶段：

第一阶段：焊前检查

• 检查坡口尺寸、角度、间隙是否符合设计要求
• 检查焊接区域是否清理干净
• 检查焊接材料是否合格、是否按规范烘干
• 检查焊工资质是否满足要求

第二阶段：焊中监控

• 监控焊接参数是否在工艺范围内
• 检查层间清渣是否到位
• 记录层间温度

第三阶段：焊后检测

检测方法	适用缺陷	说明

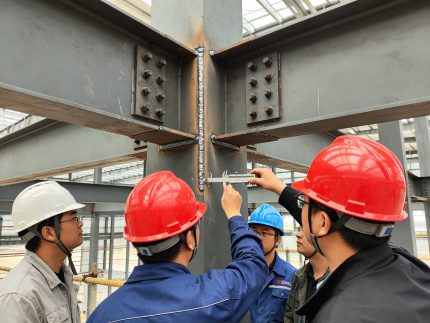

外观检查	表面裂纹、气孔、咬边	所有焊缝100%检查

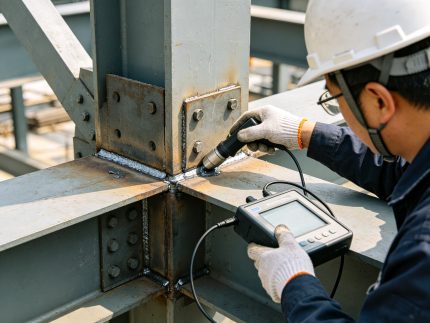

超声波探伤	内部裂纹、未熔合、夹渣	一级焊缝100%，二级焊缝抽检20%
磁粉探伤	表面及近表面缺陷	一级焊缝热影响区100%检测
射线探伤	内部缺陷	特殊要求时采用

检测标准：

• 一级焊缝：100%超声波探伤，合格等级B级
• 二级焊缝：抽检20%超声波探伤，合格等级B级
• 三级焊缝：外观检查合格即可

给业主的3条建议

1. 签合同前问清焊接质量管理要求

• “焊工有没有相应资质？”
• “焊接工艺评定做了没有？”
• “探伤检测谁来做？费用谁出？”

2. 施工期间重点关注两个环节

• 焊条烘干和保温是否到位（直接影响焊缝含氢量）
• 恶劣天气时是否停止焊接（风大、湿度大坚决不能焊）

3. 验收时索要完整的检测报告

• 焊工资质证书复印件
• 焊接工艺评定报告
• 焊缝探伤检测报告
• 检测报告必须有检测人员签字和检测单位盖章

金博远能做什么？

金博远（北京）钢结构工程有限公司，17年扎根北京顺义，具备：

• ✅ 钢结构工程专业承包二级资质
• ✅ 完善的焊接质量管理体系
• ✅ 焊工资质、工艺评定、探伤检测全流程管控
• ✅ 100+项目实战经验
