对于有起重需求的钢结构厂房，吊车梁是直接承载吊车运行的核心受力构件，其设计合理性、施工质量直接关系到吊车的运行安全、使用寿命和厂房的整体安全。很多厂房投入使用后出现吊车晃动、啃轨、梁体下挠等问题，大多是吊车梁设计或施工不规范导致的。本文详细解析钢结构吊车梁的选型、设计要点、施工流程与常见问题解决，帮你做好吊车梁的设计与施工。

一、钢结构吊车梁的常见类型与选型

钢结构吊车梁根据形式不同，主要分为三类，分别对应不同的吊车吨位和使用场景：

1. 型钢吊车梁

直接采用工字钢、H 型钢制作，制作简单，安装方便，成本低。

• 适用场景：5 吨及以下小吨位吊车，跨度 6 米以内的轻级工作制吊车
• 特点：施工快、成本低，但刚度和承载力有限，不适合大吨位吊车

2. 焊接工字形吊车梁

由钢板焊接成工字形截面，是目前工业厂房最常用的吊车梁形式。

• 适用场景：5-50 吨的中级、重级工作制吊车，跨度 6-30 米，是绝大多数生产车间的选择
• 特点：承载力高、刚度好、制作安装方便，性价比最高

3. 箱形吊车梁

由钢板焊接成封闭箱形截面，刚度大、抗扭性能好。

• 适用场景：50 吨以上大吨位吊车、大跨度吊车梁、重级工作制吊车
• 特点：受力性能好，但是制作复杂，成本高，一般只有大吨位重级吊车才用

选型核心要点

选型时要根据吊车的吨位、跨度、工作级别（轻级 / 中级 / 重级）综合选择，不要为了省钱选小了，也不用过度选型浪费成本，一般 10 吨以下的吊车用工字形吊车梁就完全够用。

二、吊车梁设计的核心要点

吊车梁是动荷载构件，设计要求比普通构件高很多，核心要注意以下几点：

1. 荷载计算要准确

吊车梁承受的是动荷载，除了吊车的竖向轮压，还要考虑吊车启动、制动时的水平荷载，以及动荷载的动力系数，重级工作制吊车还要考虑疲劳荷载，不能按静荷载简单计算。

2. 刚度控制是关键

吊车梁的挠度（下挠量）必须严格控制，规范要求中级工作制吊车梁挠度不大于跨度的 1/1000，重级工作制不大于 1/1200，刚度过小会导致吊车运行晃动、啃轨，影响吊车寿命。

3. 制动系统不能省

吊车梁必须设置制动结构（制动梁或制动桁架），一方面承受吊车的水平制动力，另一方面增加吊车梁的侧向刚度，避免吊车梁侧向失稳，很多小厂为了省钱省掉制动结构，后期会出大问题。

4. 连接节点要可靠

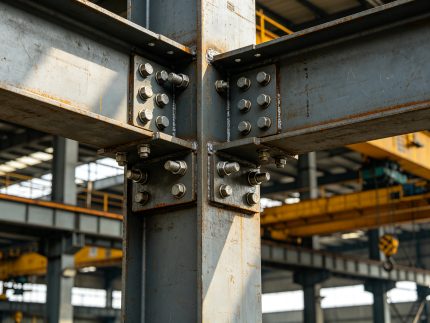

吊车梁和钢柱的连接、制动结构和吊车梁的连接，都要采用高强螺栓或焊接连接，保证节点刚度，不能用普通螺栓连接，避免动荷载下节点松动。

三、吊车梁标准施工流程

正规的吊车梁施工要按照以下流程进行，每一步都要验收：

1. 工厂加工制作

• 下料：钢板采用数控切割，保证尺寸精度

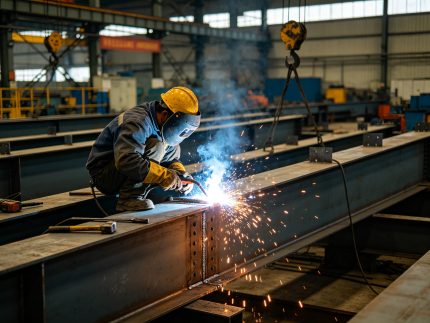

• 焊接：采用自动焊或半自动焊，对接焊缝要全焊透
• 探伤：对接焊缝做超声波探伤，二级以上焊缝合格才能出厂
• 防腐：加工完成后做除锈、防腐涂装
• 预拼装：大跨度吊车梁工厂预拼装，检查尺寸精度

2. 现场安装

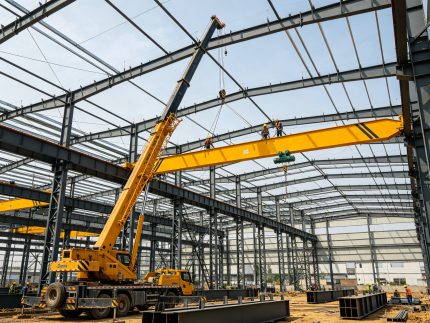

• 吊装：采用吊车吊装，吊点设置合理，避免吊装变形
• 校正：安装时严格校正吊车梁的标高、轴线、垂直度，偏差控制在规范允许范围内
• 固定：校正完成后，用高强螺栓或焊接固定，和钢柱牛腿可靠连接

3. 制动系统安装

安装制动梁或制动桁架，和吊车梁、钢柱可靠连接，形成整体受力体系，保证侧向刚度。

4. 吊车轨道安装

• 轨道铺设：轨道型号和吊车匹配，铺设平直，接头间隙符合要求
• 固定：采用轨道压板固定，不能焊死，预留温度变形余量
• 调整：调整轨道的标高、间距、直线度，保证吊车运行顺畅

5. 验收试吊

安装完成后，先做空载试吊，再做满载、超载试吊，检查吊车梁的变形、吊车运行情况，没有异常才算验收合格。

四、吊车梁施工的质量控制点

1. 焊接质量是核心

吊车梁的对接焊缝、加劲肋焊缝是受力关键，必须全焊透，做超声波探伤，不能有气孔、夹渣、裂纹等缺陷，焊接变形要校正，不能有明显的下挠或旁弯。

2. 安装精度要严格

吊车梁的标高偏差不超过 ±5mm，相邻吊车梁高差不超过 3mm，轴线偏差不超过 5mm，轨道间距偏差不超过 ±3mm，精度不够会直接导致吊车啃轨、晃动。

3. 高强螺栓施工规范

连接用的高强螺栓要按规范初拧、终拧，做好扭矩记录，不能用普通螺栓代替，也不能漏拧、欠拧。

4. 防腐要到位

吊车梁是动荷载构件，腐蚀会严重影响承载力，除锈和防腐涂装要到位，尤其是焊缝、节点位置，不能漏涂。

五、吊车梁常见问题与解决方法

1. 吊车运行晃动

原因：吊车梁刚度不够、安装偏差大、制动系统没装或失效。

解决方法：刚度不够的加固吊车梁，校正安装精度，补装或加固制动结构。

2. 吊车梁下挠

原因：焊接变形、荷载过大、长期使用疲劳。

解决方法：下挠小的可以加固处理，下挠大的需要更换吊车梁，同时检查吊车是否超载。

3. 吊车啃轨

原因：轨道安装不直、间距偏差大、吊车梁变形。

解决方法：重新调整轨道的直线度和间距，校正变形的吊车梁。

4. 节点螺栓松动

原因：高强螺栓没拧紧、动荷载下疲劳松动。

解决方法：重新按扭矩拧紧高强螺栓，定期检查紧固，松动严重的更换螺栓。

---
