高强螺栓一般建议采用扭剪型螺栓,螺栓头扭掉即禁固合格，可直观判断施工质量。
我公司对所承建的工程项目均要求项目经理对结构每一节点螺栓及焊缝进行编号，记录螺栓紧固人员及焊缝焊接人员的外观照片档案，便于核实检查。

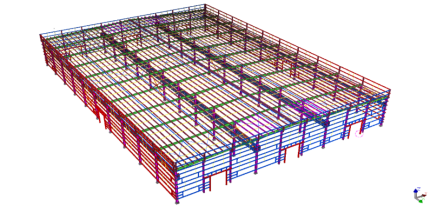

钢结构螺栓及焊缝照片档案：直观化管理指南

【封面图：钢结构节点螺栓与焊缝高清组合实拍】

在钢结构工程质量管控中，螺栓连接与焊缝连接是核心受力部位，其照片档案是工程质量追溯、验收归档的关键依据。本指南提供系统化拍摄、分类与归档方法，确保照片档案直观、规范、可追溯，为工程质量保驾护航。

---

一、照片档案核心规范（必知）

表格

规范项	核心要求	实操要点
真实性	严禁 PS 修改内容，仅可微调亮度 / 对比度	保留原始文件，拍摄时同步记录定位信息
清晰度	像素≥1200 万，快门≥1/100 秒	用三脚架 + 单点对焦，放大 100% 可辨细节
完整性	覆盖所有关键节点，含全景 + 特写	同一节点至少拍 3 张：全景 (定位)+ 中景 (连接关系)+ 特写 (细节)
关联性	与检验批 / 隐蔽验收记录一一对应	照片命名含工程部位、节点类型、日期、编号
合规性	符合 GB/T 50328、DA/T 50 规范	归档时标注保管期限、年度、照片组乌兰察布市自然资源局

---

二、螺栓连接照片档案（分类 + 拍摄要点）

1. 螺栓类型分类档案

【配图 1：各类螺栓实物对比图（高强螺栓 / 普通螺栓 / 地脚螺栓）】

表格

螺栓类型	拍摄重点	关键识别特征	适用场景
高强螺栓	螺栓头标识 (8.8S/10.9S)、扭矩系数标识	梅花头 / 大六角头、垫圈配套、无螺纹外露	梁柱刚接、桁架节点、吊车梁连接
普通螺栓	螺栓规格 (M16/M20 等)、镀锌层完整性	六角头、螺纹清晰、无扭矩标识	次要构件、临时固定、非受力连接
地脚螺栓	锚板尺寸、螺纹长度、防腐涂层	带锚板 / 弯钩、预埋深度标识	钢柱柱脚、基础连接、设备固定
自攻螺钉	钻尾形状、防水垫圈、钉帽标识	钻尾尖头、带橡胶垫圈、十字 / 六角槽	墙面围护、彩钢板固定、非结构连接

2. 螺栓节点拍摄标准

【配图 2：螺栓节点全景 + 中景 + 特写三级拍摄示意图】

① 全景照（定位）

• 拍摄范围：包含完整构件 + 相邻节点，清晰显示螺栓群位置
• 拍摄角度：正面平拍，避免倾斜失真
• 辅助信息：标注构件编号、轴线位置、拍摄日期

② 中景照（连接关系）

• 拍摄重点：螺栓群整体排列、连接板贴合度、螺栓间距
• 关键显示：螺栓与构件边缘距离、螺栓排列整齐度
• 适用场景：用于检查螺栓布置是否符合设计要求

③ 特写照（质量细节）

【配图 3：高强螺栓安装细节特写（含扭矩扳手操作）】

• 拍摄要点：
  1. 螺栓头与螺母贴合面（无间隙、无歪斜）
  2. 垫圈位置正确（高强螺栓需配套平垫圈 + 弹簧垫圈）
  3. 螺纹外露长度（2-3 扣，符合规范）
  4. 扭矩扳手操作过程（记录终拧扭矩值）
  5. 摩擦面处理（喷砂 / 打磨痕迹清晰可见）

3. 常见螺栓节点专项拍摄

【配图 4：四大典型螺栓节点实拍图】

表格

节点类型	拍摄核心	质量判定要点
梁柱连接	端板螺栓群、抗剪键、连接板间隙	螺栓对称布置、无漏拧、端板贴合紧密
柱脚锚栓	锚栓定位、螺母紧固、二次灌浆层	锚栓垂直无偏移、双螺母防松、灌浆饱满
屋面檩条	檩托螺栓、檩条拼接螺栓、拉条连接	螺栓穿透檩条、垫圈齐全、无松动
墙面墙梁	墙梁与钢柱连接螺栓、墙板固定自攻钉	自攻钉间距均匀、防水垫圈无破损

---

三、焊缝连接照片档案（分类 + 拍摄要点）

1. 焊缝类型分类档案

【配图 5：六大焊缝类型实物对比图】

表格

焊缝类型	拍摄特征	质量控制重点	适用部位
对接焊缝	坡口形式 (V/X/U 型)、焊缝余高、咬边情况	无裂纹、气孔、夹渣，余高 0-3mm	钢柱对接、钢梁拼接、厚板连接
角焊缝	焊脚尺寸、焊缝饱满度、焊趾过渡	焊脚尺寸符合设计，无未焊满、凹陷	梁柱节点、檩条与梁柱、支撑连接
T 型焊缝	焊缝根部熔合、焊角对称性	根部无未熔合，焊角均匀	牛腿与柱、加劲板连接
塞焊缝	塞孔填充饱满度、表面平整	无气孔、夹渣，与母材齐平	箱型构件内部连接、隐蔽部位
围焊缝	连续焊接、接头过渡、无中断	无焊瘤、无咬边，连续无缺陷	管道连接、箱型柱封口
坡口焊缝	坡口角度、根部间隙、焊缝层次	坡口角度符合设计，根部熔透	厚板结构、受力关键部位

2. 焊缝质量分级拍摄标准

焊缝质量分级对比图（一级 / 二级 / 三级）

表格

质量等级	拍摄要求	必拍细节	检测方法
一级焊缝	100% 外观 + 无损检测照片	焊缝表面 + 内部缺陷 (UT/RT 报告)	放大镜 + 超声波 / 射线检测
二级焊缝	20% 外观 + 抽样无损检测	焊缝表面 + 关键部位内部	放大镜 + 磁粉 / 渗透检测
三级焊缝	100% 外观检查	焊缝表面成型、尺寸、缺陷	目视 + 焊缝量规

3. 焊缝节点拍摄核心技巧

焊缝拍摄角度示意图（正面 / 侧面 / 仰视）

① 表面成型特写

• 拍摄角度：正面 45° 斜拍，清晰展示焊缝余高、焊波均匀度
• 关键细节：无裂纹、气孔、夹渣、咬边、焊瘤等缺陷
• 辅助工具：用焊缝量规放在旁边，直观显示焊脚尺寸 / 余高

② 根部熔合检查

• 拍摄方法：对全焊透焊缝，拍背面成型或用内窥镜拍内部
• 质量要点：根部无未熔合、无焊根裂纹，熔透深度符合设计

③ 焊接过程记录

【配图 8：焊接过程实拍（含焊工持证、参数记录）】

• 必拍内容：焊工操作证、焊接参数表 (电流 / 电压 / 速度)
• 关键动作：打底焊、填充焊、盖面焊三个阶段的成型
• 环境记录：防风防雨措施、预热 / 后热温度记录

---

四、照片档案标准化管理流程

1. 拍摄准备清单

表格

准备项	具体内容	备注
设备	像素≥1200 万相机 / 手机、三脚架、手电筒、卷尺	关闭美颜 / 滤镜，用 RAW 格式
标识	工程部位标签、日期标签、构件编号贴纸	标签清晰，与照片内容对应
工具	焊缝量规、扭矩扳手、放大镜、记号笔	用于辅助展示关键尺寸 / 数据
安全	安全帽、安全带、防滑鞋、防护手套	高空拍摄必须系安全带

2. 照片命名规范（示例）

项目简称 – 部位 – 节点类型 – 日期 – 编号 – 拍摄人.jpg

例：金博远钢构 – 1# 厂房 – 钢柱对接焊缝 – 20260515-001 – 张三.jpg

3. 归档分类体系

plaintext

螺栓及焊缝照片档案
├─ 螺栓连接
│  ├─ 高强螺栓节点（按构件分类：钢柱/钢梁/桁架）
│  ├─ 普通螺栓节点（按部位分类：屋面/墙面/柱脚）
│  └─ 地脚螺栓安装（按基础编号分类）
└─ 焊缝连接
   ├─ 对接焊缝（按质量等级：一级/二级/三级）
   ├─ 角焊缝（按部位分类：梁柱/T型/围焊）
   └─ 焊接过程记录（按焊工/日期分类）

4. 电子档案存储要求

• 存储介质：至少双备份（硬盘 + 云盘），定期校验
• 文件格式：原始 JPG/RAW 格式，分辨率≥300dpi
• 元数据：保留拍摄日期、GPS 位置、相机参数等信息
• 检索系统：建立电子目录，含照片编号、部位、节点类型、拍摄人、日期等检索项

---

五、常见问题与修正方法

表格

问题类型	表现特征	修正技巧
照片模糊	细节不清、对焦不准	用三脚架 + 提高快门速度 (≥1/100 秒)，单点对焦关键部位
光线不足	画面昏暗、噪点多	用手电筒补光，避免直射产生反光，调整 ISO 至 400 以下
角度不当	节点变形、关键部位遮挡	调整拍摄角度，避开障碍物，必要时使用反光镜辅助拍摄
信息不全	无法识别部位、日期	拍摄时放入标识标签，严格按命名规范重命名文件
缺陷遗漏	焊缝裂纹、螺栓松动未拍	用放大镜检查，按节点清单逐一拍摄，避免遗漏关键部位

---

六、金博远钢构实操案例展示

【配图 9：金博远钢构螺栓焊缝档案实拍组合图】

1. 高强螺栓终拧记录：清晰展示扭矩扳手操作过程，螺栓头标识 (10.9S)、螺纹外露 2-3 扣，配套垫圈齐全
2. 钢柱对接焊缝：V 型坡口，焊缝余高 2mm，表面成型均匀，无咬边、气孔等缺陷，焊后探伤合格
3. 墙面檩条连接：自攻钉间距均匀，防水垫圈无破损，墙板与檩条贴合紧密，符合围护系统安装标准

---

总结

钢结构螺栓及焊缝照片档案是工程质量的 “可视化身份证”，规范的拍摄与管理不仅能为竣工验收提供可靠依据，更能在后期维护、改造中发挥关键作用。金博远钢结构严格执行照片档案标准化流程，从拍摄、分类到归档全程管控，确保每一处螺栓连接、每一条焊缝都可追溯、可核查，为客户打造高质量、可信赖的钢结构工程。
